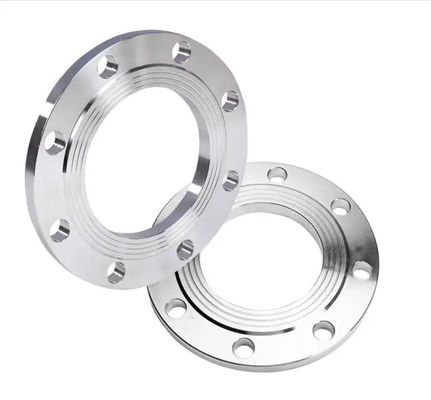

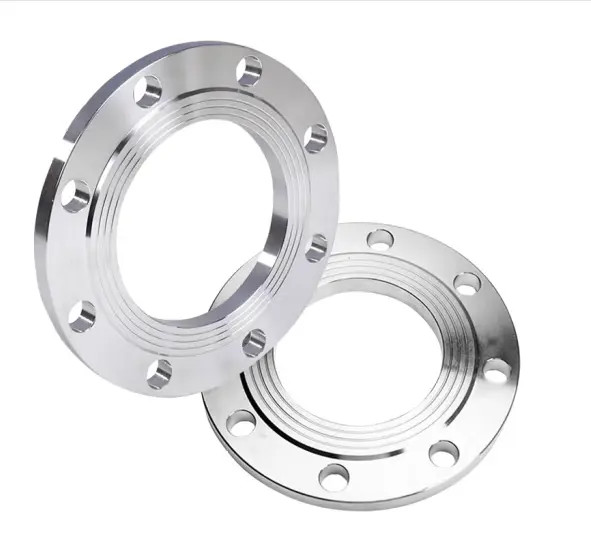

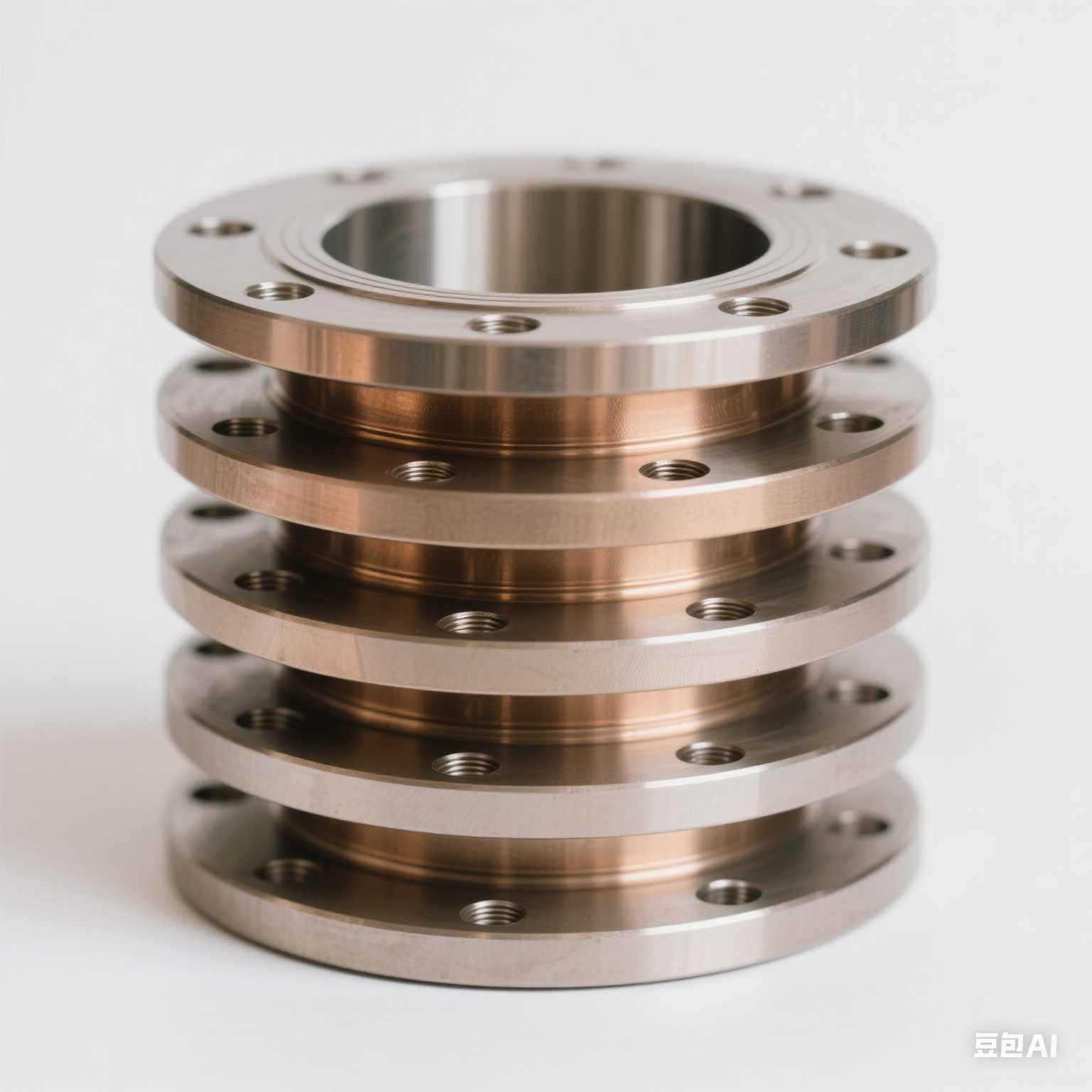

Bride à souder forgée CuNi 70/30 ASME B16.5 Class150

CuNi 70/30 cuivre-nickel coulée avec flange de soudage à prise ASME B16.5 classe 150

1Description du produit

La flange de cuivre nickel est fabriquée à partir de matières premières de qualité supérieure CuNi 70/30 (UNS C71500) par processus de forgeage, avec type de connexion de soudure à prise.Le produit est fabriqué conformément à la norme ASME B16En raison de son excellente résistance à la corrosion par l'eau de mer et de ses propriétés anti-biopollution, les brides en alliage de cuivre-nickel sont largement utilisées dans la construction navale,désalinisation de l'eau de mer, plates-formes pétrolières offshore, échangeurs de chaleur chimiques et autres applications maritimes et industrielles.Ce produit est doté d'une surface d'étanchéité à face élevée pour assurer des performances d'étanchéité fiables dans les connexions de pipeline.

2Paramètres clés du produit

 3Applications du produit

• Systèmes de conduites de refroidissement de l'eau de mer

• Systèmes de lutte contre les incendies et d'eau de ballast pour plates-formes pétrolières et gazières offshore

• Connexions de tuyauterie d'une usine de dessalement d'eau de mer (processus MED/MSF)

• Condensateurs et échangeurs de chaleur pour centrales électriques côtières

• Pipeline de transport de supports corrosifs pour l'industrie chimique

4. Avantages du produit

1. Excellente résistance à la corrosion par l'eau de mer: L'alliage CuNi 70/30 présente des taux de corrosion extrêmement faibles dans l'eau de mer, tant dans l'eau qui coule que dans l'eau stagnante, avec une durée de vie supérieure à 20 ans.

2. Des performances supérieures en matière de lutte contre la biofouling: L'élément cuivre inhibe naturellement l'adhérence des micro-organismes marins, réduisant les risques de blocage des pipelines et la fréquence de maintenance.

3. Résistance élevée à l'érosion et à la corrosion: Le matériau maintient une bonne résistance à la corrosion sous le nettoyage à haute vitesse par l'eau de mer, avec une vitesse de débit maximale admissible allant jusqu'à 3,5 à 4,0 m/s.

4. Assurance du processus de forgeage: Le procédé de forgeage à chaud assure une structure de grain uniforme et dense, des propriétés mécaniques nettement meilleures que les produits moulés.

5. Bonne soudabilité: Compatible avec le soudage des tuyaux en acier au carbone et en acier inoxydable, permettant une installation pratique sur place avec une résistance fiable des joints de soudure.

6. Faible coût de maintenance: des films passifs auto-réparateurs se forment sur la surface du matériau, éliminant le besoin de revêtements supplémentaires ou de protection cathodique, avec de faibles coûts de cycle de vie.

7. Une grande précision dimensionnelle: La norme ASME B16.5 contrôle strictement les tolérances pour assurer un ajustement parfait avec les raccords de tuyauterie standard.

5. Fonctions du produit

• Réaliser la connexion de soudage entre les tuyaux dans les systèmes de tuyauterie d'eau de mer

• Fournir une interface d'étanchéité fiable pour empêcher les fuites de l'eau de mer

• Résister à la pression de travail de la classe 150 pour assurer le fonctionnement sûr des systèmes de tuyauterie

• Adapté à un fonctionnement stable à long terme dans un environnement marin humide et salé

• Permettre le raccordement sectionnel et le démontage de maintenance des systèmes de tuyauterie

6. Instructions de l' utilisateur

Préparation à l'installation

1. Vérifiez l'apparence de la bride, s'il n'y a pas de fissures, de déformation, de rouille ou autres défauts.

2. Vérifiez la taille de la bride, la pression et l'identification du matériau par rapport aux dessins de conception.

3. Nettoyer l'extrémité de soudage de la bride et la surface d'étanchéité, en éliminant l'huile, l'écaille d'oxyde et d'autres impuretés.

Étapes d'installation:

1. Insérer le tuyau dans la prise de la bride, en assurant une profondeur d'insertion appropriée (selon les prescriptions de profondeur de la prise ASME B16.5).

2. Laissez un espace de dilatation de 1,6 mm (distance entre l'extrémité du tuyau et le fond de la prise) pour éviter une concentration de contrainte de soudage.

3. Utiliser un procédé de soudage TIG ou MIG avec du métal de remplissage de CuNi compatible (par exemple, fil de soudage ERCuNi).

4. Contrôle de la température d'intervalle ne dépassant pas 150°C pendant le soudage afin d'éviter la combustion des éléments d'alliage par surchauffe.

5. Utilisez un joint en PTFE ou renforcé de graphite pour la surface d'étanchéité, serrez les boulons uniformément en diagonale.

Inspection après l'installation

1. Effectuer des essais de pénétration ou radiographiques sur les soudures pour s'assurer qu'il n'y a pas de défauts de soudage.

2. La pression d'essai hydrostatique du système doit être de 1,5 fois la pression de conception, maintenue pendant 30 minutes sans fuite.

7Précautions à prendre

1. Évitez le contact direct avec l'acier au carbone: L'alliage cuivre-nickel en contact avec l'acier au carbone peut provoquer une corrosion galvanique, il doit être stocké et transporté séparément.

2. Évitez les médias contenant de l'ammoniac: Les alliages de cuivre sont sujets à la fissuration par corrosion sous contrainte dans des environnements d'ammoniac, ce qui est strictement interdit pour les systèmes d'ammoniac.

3. Exigence de gaz de protection pour le soudage: Une protection contre le gaz argon doit être utilisée pendant le soudage pour éviter l'oxydation et la porosité de la soudure.

4. Évitez les débits excessifs: Bien que le CuNi 70/30 ait une excellente résistance à l'érosion et à la corrosion, il est recommandé que la vitesse de débit continue ne dépasse pas 3,5 m/s.

5. Évitez de mélanger des métaux différents: Les systèmes de tuyauterie doivent maintenir l'uniformité du matériau pour éviter les risques de corrosion galvanique.

6. Aucun traitement thermique post-soudure requis: L'alliage de CuNi ne nécessite généralement pas de traitement thermique après soudage, mais les éclaboussures de soudage et les oxydes doivent être éliminés.

7. Exigences relatives à l'environnement de stockage: Conserver à l'intérieur dans un endroit sec et ventilé, éviter l'exposition à l'extérieur et la pluie, humidité ambiante ≤ 60%.

8. Informations sur le transport maritime

• Origine du transport maritime: Expédition directe de l'usine chinoise

• Délai de livraison: Tailles standard disponibles en stock, 3 à 5 jours ouvrables; tailles sur mesure 15 à 30 jours (selon la quantité et les spécifications)

• Méthodes de transport:

  • Pour les commandes de petite taille/échantillons: International Express (DHL/FedEx/UPS/TNT), 3 à 7 jours d'arrivée

  • Commandes en vrac: fret maritime FCL/LCL, 15 à 45 jours après l'arrivée

  • Commandes urgentes: fret aérien, 5-10 jours d'arrivée

• Documents fournis:

  • Commercial facture

  • Liste d'emballage

  • Certificat d'origine

  • Certificat d'essai des matériaux (MTC selon la norme EN 10204 3.1)

  • Délivrance d'expédition

• Conditions commerciales: FOB, CIF, CFR, EXW sont disponibles

• Suivi de la logistique: numéro de suivi fourni après expédition, traçabilité complète

9. Informations sur le paiement

• Méthodes de paiement standard:

  • Transfert bancaire par T/T: 30% d'avance, 70% de solde avant expédition

  • L/C à vue: Accréditation irrévocable à vue acceptée

  • Western Union (applicable pour les petites quantités)

• Clients de crédit:

  • Les clients à long terme peuvent demander des conditions de crédit O/A (sous réserve d'un examen du crédit)

  • Conditions de règlement mensuelles disponibles pour les clients ayant une expérience de coopération de plus d'un an

• Monnaie de règlement: USD, EUR, CNY acceptés

• Informations bancaires: Renseignements officiels sur les comptes bancaires fournis lors de la signature du contrat

• Notes de paiement:

  • La commande prend effet à la réception du paiement anticipé

  • Plans de paiement à tempérament négociable pour les grandes commandes

  • Tous les paiements doivent faire référence au numéro de facture ou au numéro de contrat

10Informations sur l' emballage

• Options d'emballage standard:

  • Petites brides (≤ 4"): Emballage individuel à bulles + emballage en carton

  • Flanches moyennes (6"-12"): Enveloppe individuelle en mousse de bulle/EPE + boîtier en bois ou en contreplaqué

  • Les grandes brides (≥ 14 pouces): film étirable + caisse en bois fumigé et paletté

• Prévention de l'humidité et de la corrosion:

  • Graisse antirouille appliquée sur la surface de scellement

  • Séchage à l'intérieur de l'emballage

  • Emballage sous vide en feuille d'aluminium si nécessaire

• Marquage et étiquetage:

  • Spécification, matériau, quantité, poids indiqués sur l'emballage extérieur

  • Étiquettes fragiles/à l'épreuve de l'humidité/à l'envers

• Emballage sur mesure: emballage spécial disponible sur demande du client (par exemple, marques d'expédition désignées, emballage fractionné)

• Coût de l'emballage: emballage standard inclus dans le devis; emballage sur mesure facturé séparément

11. Service d'achat, de retour et après-vente

Procédure d'achat:

1. Le client fournit les spécifications, la quantité, les exigences de matériaux pour obtenir un devis

2. Les deux parties confirment les paramètres techniques, les délais de livraison, les conditions de paiement et signent le contrat de vente

3. Le client paie à l'avance, l'usine commence la production.

4. Production terminée, inspection par un tiers ou par le client (facultatif)

5. Le solde est payé, l'expédition organisée

6. Ensemble complet de documents d'exportation fournis après expédition

Politique de retour et d' échange:

• Problèmes de qualité: si le produit présente des défauts de conformité ou des défauts de fabrication, le client doit en informer par écrit dans un délai de 30 jours à compter de sa réception.le fournisseur fournit gratuitement le remplacement ou le remboursement et supporte les frais de transport aller-retour.

• Problèmes non liés à la qualité: Pour les retours dus à des erreurs de commande du client, le client supporte le fret aller-retour, le produit doit rester dans l'emballage d'origine intact, le délai de demande de retour/échange est de 15 jours à compter de la réception.

• Des situations irréversibles: Produits qui ont été soudés/installés, tailles personnalisées non standard (spécifications hors stock), dommages causés par un stockage ou une utilisation inappropriés.

Le service après-vente:

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.

• Période de garantie: 12 mois à compter de la date de transport

• Consultation technique: support technique en ligne disponible 24 heures sur 24 et 7 jours sur 7 (e-mail/messagerie instantanée)

• Service sur place: Conseils d'installation sur site pour les ingénieurs pour les grands projets (tarifs négociables)

• Soutien à la documentation: EN 10204 3.1/3.2 certificats de matériaux, rapports de TND, etc. sont disponibles

• Réponse à la plainte: Réponse dans les 24 heures suivant la réception de la plainte, proposition de solution dans les 72 heures
