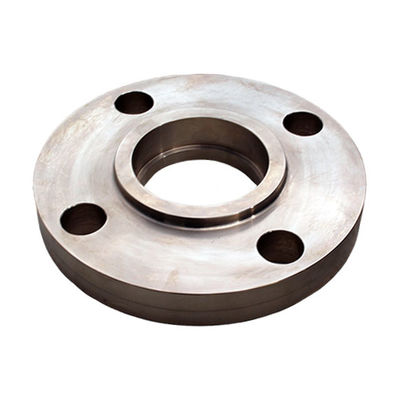

Bride à souder à douille CuNi 70/30 directe d'usine ASME B16.5 150LB forgée

1Description du produit

La bride de soudage à prise forgée CuNi 70/30 est fabriquée à partir d'un alliage cuivre-nickel de haute qualité (UNS C71500) par un procédé de forgeage à chaud.Conçu avec connexion de soudure à prise et surface d'étanchéité à face élevée, cette bride est produite conformément à la norme ASME B16.5, classe 150 de pression.assurer un flux harmonieux et une connexion sûreAvec une excellente résistance à la corrosion par l'eau de mer, cette bride est un choix fiable pour les tuyaux maritimes, les systèmes d'eau de refroidissement et diverses applications industrielles dans des environnements corrosifs.

2Paramètres clés du produit

3Applications du produit

• Systèmes de refroidissement par eau de mer pour navires et installations industrielles

• Circuits d'eau de refroidissement pour centrales électriques et équipements de transformation

• tuyauterie des usines de traitement de l'eau et de dessalement

• Connexions d'échangeur de chaleur et de boîte à eau de condensateur

• Systèmes de services d'eau de plate-forme en mer

• tuyauterie d'eau d'incendie et de lavage de pont

• Lines de traitement chimique de la saumure et des fluides corrosifs

• Systèmes de circulation et de transfert d'eau

• Pièces de tuyauterie pour l'eau de boue et de ballast

4. Avantages du produit

1. Excellente résistance à la corrosion par l'eau de mer: L'alliage CuNi 70/30 forme une couche protectrice naturelle dans l'eau de mer, offrant une durée de vie prolongée avec des taux de corrosion minimes, ce qui en fait un matériau fiable pour les environnements marins.

2. Qualité forgé à chaud: Fabriquée par forgeage à chaud, la bride a une structure de grains dense et uniforme avec une bonne résistance mécanique, offrant des performances fiables par rapport aux alternatives coulées.

3. Propriété naturelle antifouling: La teneur en cuivre de l'alliage contribue à réduire l'attachement des organismes marins aux surfaces internes, en maintenant les tuyaux plus propres et en réduisant les besoins en entretien.

4. Installation facile et rapide: La conception de la soudure par prise permet d'insérer simplement le tuyau dans la prise et de souder le filet, ce qui élimine les travaux d'alignement complexes et permet de gagner du temps d'installation.

5. Performances de scellement fiables: La conception de la face surélevée fournit une surface d'étanchéité efficace lorsqu'elle est utilisée avec des joints appropriés, assurant des connexions sans fuite sous pression nominale.

6. Bonne soudabilité: Compatible avec les tuyaux CuNi 70/30 utilisant le procédé de soudage TIG standard avec fil de remplissage assorti, produisant des joints de soudage solides et durables.

7. Conformité à la norme ASME: Fabriqué selon les tolérances dimensionnelles strictes de l'ASME B16.5, assurant une bonne adéquation avec les tuyaux, raccords, joints et fixations standard.

8. Faible coût de maintenance: Le film protecteur autoformant sur la surface du matériau élimine le besoin de revêtements ou de traitements de protection supplémentaires, réduisant ainsi les coûts d'entretien à long terme.

5. Fonctions du produit

• Fournir un point de raccordement de soudure de prise fiable pour les tuyaux dans les systèmes de tuyauterie d'eau de mer et industrielle

• Assurez-vous d'avoir un joint étanche à la fuite avec une conception à face élevée et des joints compatibles

• Résister à une pression de travail de classe 150 pour un fonctionnement continu sûr

• Permettre un démontage pratique pour l'inspection, l'entretien et la modification du système

• Soutenir la conception d'un système de tuyauterie modulaire avec une installation sectionnelle facile

• Accommoder l'expansion thermique des tuyaux dans les limites de la conception du système

6. Instructions de l' utilisateur

Préparation à l'installation

1. Inspecter chaque bride dès sa réception pour détecter tout signe de dommages au transport ou de défauts de surface.

2. Vérifier la taille de la bride, la classe de pression et la qualité du matériau par rapport aux spécifications du projet.

3. Nettoyez soigneusement l'orifice de la prise et la surface d'étanchéité de la face soulevée à l'aide d'un solvant approprié.

4. Vérifiez que le diamètre extérieur de l'extrémité du tuyau correspond aux dimensions de la prise.

5. Utilisez des outils spéciaux pour la préparation du matériau cuivre-nickel afin d'éviter la contamination croisée.

Étapes d'installation:

1. Insérez le tuyau complètement dans la prise de la bride jusqu'à ce que l'extrémité du tuyau atteigne le fond de la prise.

2. Retirez le tuyau d'environ 1,6 mm pour créer un espace de dilatation approprié.

3. Assurez-vous que le tuyau est carré à la face de la bride et correctement centré.

4. La soudure des joints de freinage doit être effectuée à au moins 4 positions équidistantes autour de la circonférence du moyeu.

5. La soudure au filet est terminée par un processus de soudure TIG avec fil de remplissage ERCuNi.

6. Utilisez un gaz argon protecteur pendant le soudage pour une protection adéquate.

7. Gardez la température de l'intervalle modérée, évitez de surchauffer le matériau.

8. Nettoyer soigneusement la zone de soudure après chaque passage.

Installation du joint et du boulon:

1. Sélectionner le matériau de serrage adapté au milieu de service et aux conditions de fonctionnement.

2. Centrer le joint sur la surface de scellement de face surélevée.

3. Insérez des boulons et serrez à la main toutes les écrous.

4. Resserrez les boulons uniformément dans un motif de croisement diagonal.

5. Appliquer le couple en trois passages au minimum pour obtenir une compression uniforme du joint.

Inspection après l'installation

1. Effectuer une inspection visuelle de toutes les soudures de prise pour détecter les défauts de surface.

2. Effectuer des essais de pression conformément aux spécifications du projet.

3. Vérifiez toutes les joints de la bride pour tout signe de fuite.

7Précautions à prendre

1. Réservation: Conserver les brides dans un endroit intérieur propre, sec et ventilé.

2. Séparation matérielle: Pendant le stockage et le transport, les brides CuNi doivent être séparées de l'acier au carbone et d'autres métaux différents pour éviter la corrosion par contact.

3. Traitez avec précaution: Le CuNi est plus doux que l'acier.

4. Aucun service d'ammoniac: Le CuNi 70/30 ne doit pas être utilisé dans des environnements contenant de l'ammoniac ou des composés aminés, car cela peut entraîner la dégradation du matériau.

5. Protection par soudage: Utilisez toujours du gaz argon pour le blindage lors du soudage de matériaux CuNi.

6. Outils dédiés: Utiliser des outils, des pinceaux et des broyeurs séparés réservés au travail du cuivre et du nickel pour éviter la contamination du fer.

7. Vitesse de débit: Pour le service de l'eau de mer, il est conseillé de maintenir la vitesse de débit continue dans des limites raisonnables pour maximiser la durée de vie.

8. Compatibilité du système: Dans les systèmes de tuyauterie, maintenir la consistance du matériau dans la mesure du possible.

8. Informations sur le transport maritime

9. Informations sur le paiement

10Informations sur l' emballage

11. Service d'achat, de retour et après-vente

Comment acheter:

1. Envoyez une demande de taille, quantité et spécifications requises.

2. Recevoir un devis avec prix, délai de livraison et conditions.

3. Confirmer la commande et signer le contrat.

4. Prévoyez un acompte pour commencer la production.

5. La production est terminée avec inspection de la qualité.

6. Faites le paiement du solde avant expédition.

7. Les marchandises expédiées avec tous les documents nécessaires.

Politique de retour et d' échange:

• Problèmes de qualité: Si un défaut de fabrication ou une non-conformité matérielle est constaté, veuillez nous en informer dans les 30 jours suivant la réception. Nous vous fournirons un remplacement ou un remboursement après vérification.

• Retours non de qualité: Pour les retours dus à des erreurs de commande, veuillez nous contacter dans les 15 jours. Les produits doivent être inutilisés et dans leur emballage d'origine. Les frais de retour sont à la charge du client.

• Ne renvoyant pas: Produits qui ont été soudés, installés, modifiés ou endommagés en raison d'une mauvaise manipulation.

Le service après-vente:

• Garantie: 12 mois à compter de la date d'expédition contre les défauts de fabrication.

• Appui technique: Disponible pour les questions relatives au produit, les conseils d'installation et les conseils d'application.

• Réaction rapide: Nous répondons aux demandes de renseignements dans les 24 heures les jours ouvrables.

• Pièces détachées: Nous soutenons les commandes répétées et pouvons maintenir des stocks pour les clients réguliers.

• 1Vous êtes une société commerciale ou un fabricant?

• Nous sommes fabricants, vous pouvez voir la certification.
  2Combien de temps vous reste-t-il?
  Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
  3Vous fournissez des échantillons?
  Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
  4Quelles sont vos conditions de paiement?
  Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
