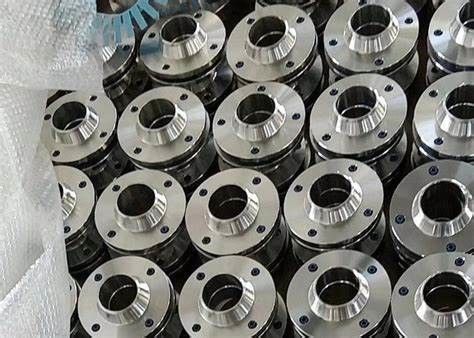

Vêtements de luxe CuNi 70/30 SW Flanche forgée ASME B16.5 Classe 150

La bride prête à l'emploi de CuNi 70/30 SW a forgé le bateau rapide d'ASME B16.5 Class150

1. Description du produit

La bride à souder forgée CuNi 70/30 est fabriquée à partir d'un alliage cuivre-nickel de haute qualité (UNS C71500) par un processus de forgeage à chaud. Conçue avec un raccord à souder et une surface d'étanchéité à face surélevée, cette bride est produite conformément à la norme ASME B16.5, classe de pression nominale 150. Nous maintenons un stock prêt pour les tailles populaires, permettant une expédition rapide dès la confirmation de la commande. La conception à emboîtement soudé permet une insertion facile des tuyaux et un soudage d'angle, garantissant un écoulement fluide et une connexion sécurisée. Avec une excellente résistance à la corrosion par l'eau de mer, cette bride constitue un choix fiable et rapidement disponible pour les tuyauteries marines, les systèmes d'eau de refroidissement et les applications industrielles dans des environnements corrosifs.

2. Paramètres clés du produit

3. Applications du produit

• Systèmes de refroidissement à l'eau de mer pour navires et installations industrielles

• Circuits d'eau de refroidissement pour centrales électriques et équipements de transformation

• Tuyauterie d'usine de traitement de l'eau et de dessalement

• Raccordements échangeur thermique et boîte à eau du condenseur

• Systèmes de service d'eau pour plates-formes offshore

• Tuyauterie d'eau d'incendie marine et de lavage de pont

• Lignes de procédés chimiques manipulant des saumures et des fluides corrosifs

• Systèmes de circulation et de transfert d'eau

• Tuyauterie d'eau de cale et de ballast

4. Avantages du produit

1. Disponibilité des stocks prêts: Les tailles populaires sont conservées en stock, permettant un traitement immédiat des commandes et une expédition rapide, réduisant ainsi le temps d'attente des projets.

2. Expédition rapide: Les articles en stock sont expédiés dans un délai de 3 à 5 jours ouvrables, aidant ainsi les clients à respecter les calendriers de projet serrés et les besoins de remplacement urgents.

3. Excellente résistance à la corrosion par l'eau de mer: L'alliage CuNi 70/30 forme une couche protectrice naturelle dans l'eau de mer, offrant un service à long terme avec des taux de corrosion minimes.

4. Qualité forgée à chaud: Fabriquée selon un processus de forgeage à chaud, la bride présente une structure de grain dense et uniforme avec une bonne résistance mécanique, offrant des performances fiables par rapport aux alternatives coulées.

5. Propriété antisalissure naturelle: La teneur en cuivre de l'alliage contribue à réduire la fixation des organismes marins sur les surfaces internes, gardant les tuyaux plus propres et réduisant les besoins de maintenance.

6. Installation facile: La conception de la soudure par emboîtement permet au tuyau d'être simplement inséré dans l'emboîture et soudé en angle, éliminant ainsi les travaux d'alignement complexes et économisant du temps d'installation.

7. Étanchéité fiable: La conception à face surélevée offre une surface d'étanchéité efficace lorsqu'elle est utilisée avec des joints appropriés, garantissant des connexions sans fuite sous la pression nominale.

8. Bonne soudabilité: Compatible avec les tubes CuNi 70/30 utilisant le procédé de soudage TIG standard avec fil d'apport correspondant.

9. Conformité aux normes ASME: Fabriqué selon les tolérances dimensionnelles strictes ASME B16.5, garantissant un ajustement approprié avec les tuyaux, raccords, joints et fixations standard.

10. Faible coût de maintenance: Le film protecteur autoformant sur la surface du matériau élimine le besoin de revêtements ou de traitements supplémentaires, réduisant ainsi les dépenses d'entretien à long terme.

5. Fonctions du produit

• Fournit un point de connexion à souder fiable pour les tuyaux des systèmes de tuyauterie d'eau de mer et industriels.

• Garantit une étanchéité étanche grâce à la conception à face surélevée et aux joints compatibles

• Résiste à une pression de service de classe 150 pour un fonctionnement continu et sûr

• Permet un démontage pratique pour l'inspection, la maintenance et la modification du système

• Prise en charge de la conception de systèmes de tuyauterie modulaires avec une installation en coupe facile

• S'adapter à la dilatation thermique des tuyaux dans les limites de conception du système

• Permettre un remplacement rapide à partir du stock prêt pendant les arrêts de maintenance

6. Instructions d'utilisation

Préparation avant l'installation :

1. Inspectez chaque bride à la réception pour déceler tout signe de dommage dû au transport ou de défaut de surface.

2. Vérifiez la taille de la bride, la classe de pression et la qualité du matériau par rapport aux spécifications du projet.

3. Nettoyez soigneusement l'alésage de la douille et la surface d'étanchéité de la face surélevée à l'aide d'un solvant approprié.

4. Vérifiez que le diamètre extérieur de l’extrémité du tuyau correspond aux dimensions de l’alésage de la douille.

5. Utilisez des outils dédiés à la préparation des matériaux cuivre-nickel afin d'éviter toute contamination croisée.

Étapes d'installation :

1. Insérez le tuyau à fond dans la douille à bride jusqu'à ce que l'extrémité du tuyau atteigne le fond de la douille.

2. Retirez le tuyau d'environ 1,6 mm pour créer un espace de dilatation approprié.

3. Assurez-vous que le tuyau est perpendiculaire à la face de la bride et correctement centré.

4. Soudez par pointage à au moins 4 positions également espacées autour de la circonférence du moyeu.

5. Complétez la soudure d'angle en utilisant le procédé de soudage TIG avec du fil d'apport ERCuNi.

6. Utilisez du gaz de protection argon pendant le soudage pour une protection adéquate.

7. Maintenez la température entre les passes modérée, évitez de surchauffer le matériau.

8. Nettoyez soigneusement la zone de soudure après avoir terminé chaque passe.

Installation du joint et des boulons :

1. Sélectionnez le matériau du joint adapté au fluide de service et aux conditions de fonctionnement.

2. Centrez le joint sur la surface d’étanchéité à face surélevée.

3. Insérez les boulons et serrez tous les écrous à la main.

4. Serrez les boulons uniformément en diagonale.

5. Appliquez un couple en 3 passes minimum pour obtenir une compression uniforme du joint.

Inspection après installation :

1. Effectuer une inspection visuelle de toutes les soudures à emboîtement pour déceler les défauts de surface.

2. Effectuer un test de pression selon les spécifications du projet.

3. Vérifiez tous les joints de bride pour déceler tout signe de fuite.

7. Précautions du produit

1. Stockage: Stocker les brides dans un endroit intérieur propre, sec et aéré. Tenir à l’écart de l’humidité, de la poussière et de l’exposition directe à l’extérieur.

2. Séparation des matériaux: Pendant le stockage et le transport, gardez les brides CuNi séparées de l'acier au carbone et d'autres métaux différents pour éviter la corrosion par contact.

3. Manipuler avec soin: Le matériau CuNi est plus doux que l’acier. Évitez de laisser tomber, de traîner ou de heurter pendant la manipulation pour éviter d'endommager la surface.

4. Pas de service d'ammoniac: CuNi 70/30 ne doit pas être utilisé dans des environnements contenant de l'ammoniac ou des composés aminés, car cela pourrait provoquer une dégradation du matériau.

5. Protection de soudage: Utilisez toujours du gaz de protection argon lors du soudage de matériaux CuNi. Un blindage inadéquat entraînera une mauvaise qualité de soudure.

6. Outils dédiés: Utiliser des outils, brosses et meules séparés réservés au travail du cuivre-nickel pour éviter la contamination par le fer.

7. Vitesse d'écoulement: Pour le service à l'eau de mer, il est conseillé de maintenir la vitesse d'écoulement continu dans des limites raisonnables pour maximiser la durée de vie.

8. Compatibilité du système: Dans les systèmes de tuyauterie, maintenir la cohérence des matériaux lorsque cela est possible. En cas de connexion à des métaux différents, prenez les mesures d'isolement appropriées.

9. Confirmation des stocks: Pour les besoins urgents, veuillez confirmer la disponibilité des stocks avant de commander, car les niveaux de stocks changent régulièrement.

8. Informations d'expédition

9. Informations de paiement

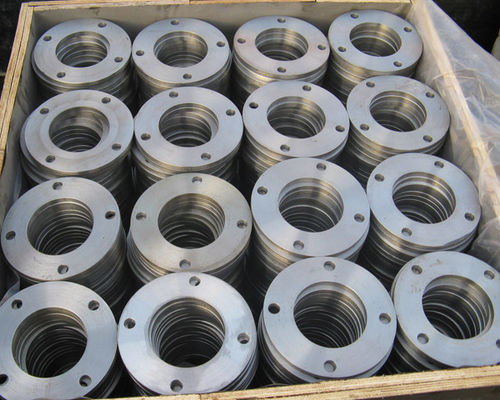

10. Informations sur l'emballage

11. Achat, retour et service après-vente

Comment acheter :

1. Envoyez une demande avec la taille, la quantité et les spécifications requises.

2. Recevez un devis avec le prix, le délai de livraison et les conditions.

3. Confirmez la disponibilité des stocks pour les tailles requises.

4. Confirmez la commande et signez le contrat de vente.

5. Organiser un paiement anticipé pour réserver le stock.

6. Marchandises emballées et expédiées avec tous les documents nécessaires.

Politique de retour et d'échange :

• Problèmes de qualité: Si un défaut de fabrication ou une non-conformité matérielle est constaté, veuillez nous en informer dans les 30 jours suivant la réception. Nous fournirons un remplacement ou un remboursement après vérification.

• Retours de non-qualité: Pour les retours dus à des erreurs de commande, veuillez nous contacter dans les 15 jours. Les produits doivent être inutilisés et dans leur emballage d'origine. Les frais de retour sont à la charge du client.

• Non retournable: Produits soudés, installés, modifiés ou endommagés en raison d'une mauvaise manipulation.

Service après-vente :

• Garantie: 12 mois à compter de la date d'expédition contre tout défaut de fabrication.

• Assistance technique: Disponible pour les questions sur les produits, les conseils d'installation et les conseils d'application.

• Réponse rapide: Nous répondons aux demandes dans les 24 heures les jours ouvrés.

• Répéter les commandes: Nous maintenons des niveaux de stock pour les clients réguliers afin de répondre aux besoins en cours des projets.

• 1. Etes-vousVous êtes une entreprise commerciale ou un fabricant ?

• Nous sommes fabricant, vous pouvez voir la certification.
  2. Quelle est la durée de votre délai de livraison ?
  Généralement, le délai est de 5 à 10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
  3. Fournissez-vous des échantillons ? est-ce gratuit ou en supplément ?
  Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer les frais de transport.
  4. Quelles sont vos conditions de paiement ?
  Paiement <=1000USD, 100% à l'avance. Paiement>=1000USD, 50% T/T à l'avance, solde avant expédition.
