Pièces pour l'eau de mer de type CuNi 70/30

Pièces pour l'eau de mer de type CuNi 70/30

1Description du produit

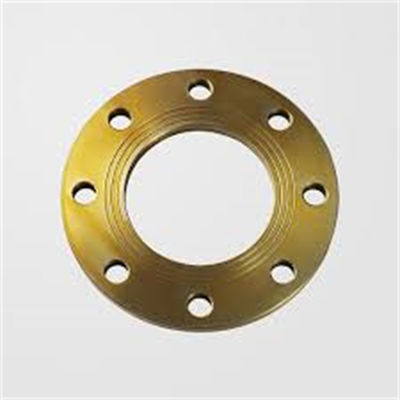

La flange de soudage à prise forgée marine CuNi 70/30 est fabriquée à partir d'un alliage cuivre-nickel de haute qualité (UNS C71500) par forgeage à chaud.Il dispose d'une connexion de soudage de prise avec surface d'étanchéité face élevée, fabriqué conformément à la norme ASME B16.5, classe de pression 150, spécialement conçu pour les systèmes de tuyauterie d'eau de mer,cette bride offre une excellente résistance à la corrosion dans les environnements d'eau saléeLa conception de la soudure à prise permet une insertion facile des tuyaux et un soudage des filets, assurant un débit en douceur et des connexions sûres et sans fuite.il est un choix fiable pour le refroidissement de l'eau de mer, systèmes de tuyauterie d'eau de feu, de fondement, de ballast et de lavage de pont.

2Paramètres clés du produit

3Applications du produit

• Systèmes de tuyauterie principale de refroidissement de l'eau de mer des navires

• tuyauterie d'eau d'incendie et de lavage de pont

• Systèmes d'eau de cale et de ballast pour navires

• tuyauterie de générateur d'eau douce pour navires

• Systèmes de services d'eau de plate-forme en mer

• tuyauterie des usines de dessalement d'eau de mer

• Circuits d'eau de refroidissement des centrales électriques côtières

• Connexions d'échangeur de chaleur et de boîte à eau de condensateur

• Systèmes de circulation de l'eau en aquaculture marine

• lignes d'approvisionnement en eau de mer des quais et des ports

4. Avantages du produit

1. Excellente résistance à la corrosion par l'eau de mer: L'alliage de CuNi 70/30 forme une couche protectrice naturelle dans l'eau de mer, assurant une utilisation fiable à long terme dans les environnements marins avec une corrosion minimale.

2. Propriété naturelle antifouling: La teneur en cuivre aide à réduire l'attachement des organismes marins aux surfaces intérieures, à garder les conduites d'eau de mer plus propres et à réduire les travaux d'entretien.

3. Qualité forgé à chaud: Fabriquée par forgeage à chaud, la bride a une structure de grain dense et uniforme avec une bonne résistance mécanique, offrant des performances fiables.

4. Conçus pour une utilisation marine: Convient spécifiquement pour les systèmes de tuyauterie d'eau de mer des navires et en mer, répondant aux exigences des conditions marines d'eau salée et humide.

5. Facile à installer: La conception de la soudure par prise permet d'insérer simplement le tuyau dans la prise et de souder le filet, ce qui réduit le temps d'installation et les coûts de main-d'œuvre à bord.

6. Un scellement fiable: La conception de la face surélevée assure une étanchéité efficace avec des joints appropriés, assurant des connexions sans fuite dans le service de l'eau de mer.

7. Bonne soudabilité: Compatible avec les tuyaux CuNi 70/30 utilisant le procédé de soudage TIG standard avec fil de remplissage assorti.

8. Conformité à la norme ASME B16.5: Fabriqué selon des tolérances dimensionnelles strictes, assurant une bonne adéquation avec les tuyaux, raccords et fixations marins standard.

9. Faible entretien: Le film protecteur autoformant élimine le besoin de revêtements supplémentaires, réduisant ainsi la charge de travail de maintenance à bord.

5. Fonctions du produit

• Fournir une connexion de soudure fiable pour les systèmes de tuyauterie d'eau de mer

• Garantir un scellement à l'épreuve des fuites dans les conditions de service de l'eau salée

• Résister à la pression de travail de classe 150 pour une utilisation sûre à bord du navire

• Permettre un démontage pratique pour l'inspection et la maintenance du système

• Appui à la conception et à l'installation de systèmes de tuyauterie marine modulaires

• Accommoder l'expansion thermique des tuyaux dans les limites du système

• Connecter les conduites d'eau de mer aux pompes, soupapes, échangeurs de chaleur et autres équipements

6. Instructions de l' utilisateur

Préparation à l'installation

1. Avant l'installation, chaque bride doit être inspectée pour détecter tout dommage ou défaut de surface lors du transport.

2. Vérifier la taille de la bride, la classe de pression et la qualité du matériau par rapport aux dessins des tuyaux du navire.

3. Nettoyez soigneusement l'orifice de la prise et la surface d'étanchéité de la face soulevée à l'aide d'un solvant approprié.

4. Vérifiez que les dimensions de l'extrémité du tuyau correspondent aux exigences de la prise.

5. Utilisez des outils spéciaux pour le matériau cuivre-nickel pour éviter la contamination.

Étapes d'installation:

1. Insérez le tuyau complètement dans la prise de la bride jusqu'à ce que l'extrémité du tuyau atteigne le fond de la prise.

2. Retirez le tuyau d'environ 1,6 mm pour créer un espace de dilatation approprié pour le soudage.

3. Assurez-vous que le tuyau est carré à la face de la bride et correctement centré dans la prise.

4. La soudure des joints de freinage doit être effectuée à au moins 4 positions équidistantes autour de la circonférence du moyeu.

5. La soudure au filet est terminée par un processus de soudure TIG avec fil de remplissage ERCuNi.

6. Utiliser du gaz argon pendant le soudage pour une protection adéquate.

7. Gardez la température de l'intervalle modérée, ne surchauffez pas le matériau.

8. Nettoyer soigneusement la zone de soudure après chaque passage.

Installation du joint et du boulon:

1. Sélectionnez un matériau de joints adapté à l'eau de mer.

2. Centrer le joint sur la surface de scellement de face surélevée.

3. Insérez des boulons et serrez les écrous uniformément à la main.

4. Resserrer les boulons en diagonale en trois passages au minimum.

5. Appliquez le couple approprié pour une compression uniforme des joints.

Inspection après l'installation

1. Vérifiez visuellement toutes les soudures de prise pour détecter les défauts de surface.

2. Effectuer un essai de pression conformément aux exigences du système.

3. Vérifiez tous les joints de la bride pour tout signe de fuite lors de l'essai.

7Précautions à prendre

1. Réservation: Conserver les brides dans une zone propre, sèche et ventilée à bord ou dans l'entrepôt.

2. Séparation matérielle: Pendant le stockage et le transport, les brides CuNi doivent être séparées de l'acier au carbone et d'autres métaux différents pour éviter la corrosion par contact.

3. Traitez avec précaution: Le matériau CuNi est plus souple que l'acier.

4. Aucun service d'ammoniac: Le CuNi 70/30 ne doit pas être utilisé dans les systèmes contenant de l'ammoniac ou des composés aminés.

5. Protection par soudage: Utilisez toujours du gaz argon lors du soudage, car un mauvais blindage entraîne une oxydation des soudures et une qualité réduite.

6. Outils dédiés: Utiliser des outils, des pinceaux et des broyeurs séparés réservés au travail du cuivre et du nickel pour éviter la contamination du fer.

7. Vitesse de débit: Pour un service continu de l'eau de mer, maintenir la vitesse de débit dans des limites raisonnables afin de maximiser la durée de vie de la bride.

8. Consistance du matériau du système: dans la mesure du possible, utiliser le même matériau dans l'ensemble du système de tuyauterie de l'eau de mer.

9. Inspection régulière: Vérifiez périodiquement les joints de la bride pour détecter les signes de fuite ou de corrosion pendant les cycles de maintenance du récipient.

8. Informations sur le transport maritime

9. Informations sur le paiement

10Informations sur l' emballage

11. Service d'achat, de retour et après-vente

Comment acheter:

1. Envoyez une demande de taille, quantité et spécifications requises.

2. Recevoir un devis avec prix, délai de livraison et conditions.

3. Confirmer les détails de la commande et signer le contrat de vente.

4. Prévoyez un acompte pour commencer la production.

5. La production est terminée avec inspection de la qualité.

6. Faites le paiement du solde avant expédition.

7. Les marchandises expédiées avec tous les documents nécessaires.

Politique de retour et d' échange:

• Problèmes de qualité: Pour tout défaut de fabrication ou non-conformité matérielle, veuillez nous en informer dans les 30 jours suivant la réception.

• Retours non de qualité: Pour les retours dus à des erreurs de commande, veuillez nous contacter dans les 15 jours. Les produits doivent être inutilisés et dans leur emballage d'origine. Les frais de retour sont à la charge du client.

• Ne renvoyant pas: Produits qui ont été soudés, installés, modifiés ou endommagés en raison d'une mauvaise manipulation.

Le service après-vente:

• Garantie: 12 mois à compter de la date d'expédition contre les défauts de fabrication.

• Appui technique: Disponible pour les questions relatives au produit, les conseils d'installation et les conseils sur les applications maritimes.

• Réaction rapide: Nous répondons aux demandes de renseignements dans les 24 heures les jours ouvrables.

• Répétez les ordres: Nous soutenons les besoins actuels des projets maritimes et pouvons maintenir des stocks pour les clients réguliers.

• 1Vous êtes une société commerciale ou un fabricant?
  Nous sommes fabricants, vous pouvez voir la certification.
  2Combien de temps vous reste-t-il?
  Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
  3Vous fournissez des échantillons?
  Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
  4Quelles sont vos conditions de paiement?
  Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
