1Description du produit

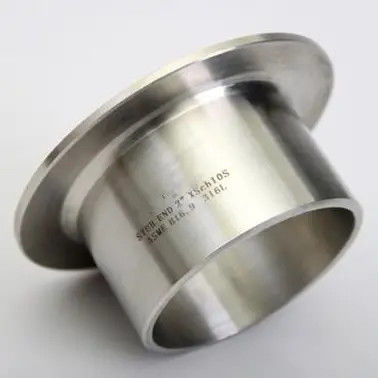

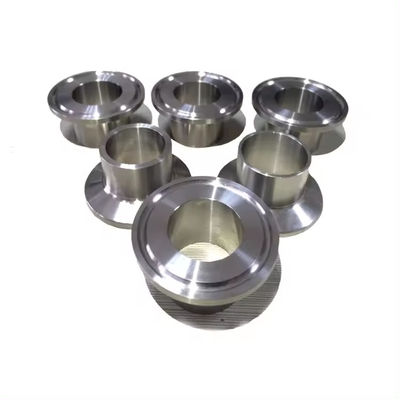

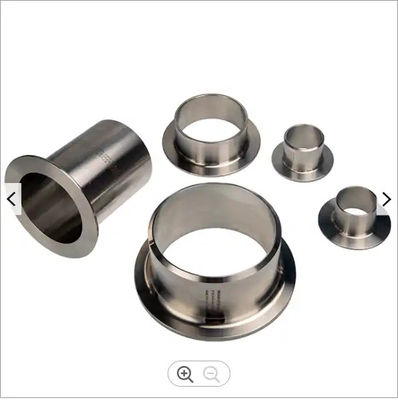

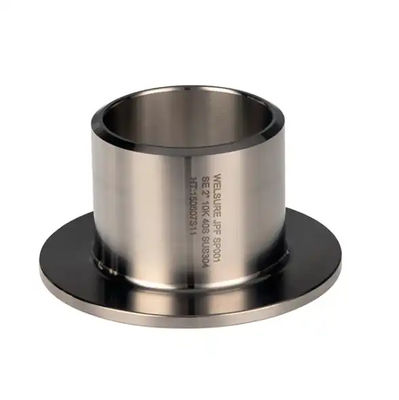

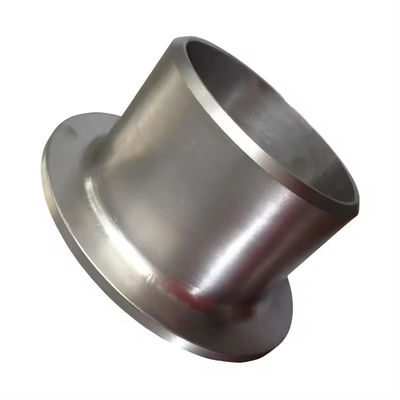

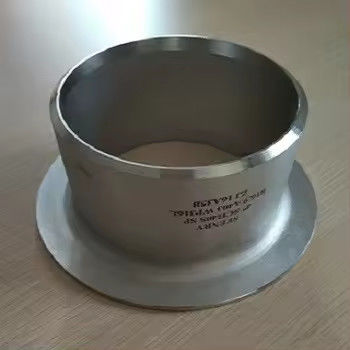

SS304 Résistant aux corrosifsest un raccord de tuyauterie de haute qualité conçu pour être utilisé avec des brides d'articulation de la hanche.Ce raccord comporte une extrémité élargie qui s' accroche à la face de la bride et une extrémité bisseuse pour la soudure à la tuyauterie.Fabriqué à partir d'acier inoxydable SS304 de qualité supérieure, cette extrémité offre une excellente résistance à la corrosion et une durabilité pour des applications industrielles exigeantes.La configuration de type A avec long cône assure une transition en douceur et est compatible avec les brides de jointure standard..

2Les spécifications principales

3. Applications

Le SS304 Stub End est largement utilisé dans les systèmes de tuyauterie dans de multiples industries:

• Pétrole et gaz∆ connexions de pipelines et raffineries

• Traitement pétrochimique et chimique manipulation des milieux corrosifs

• Aliments et boissons∆ systèmes de tuyauterie sanitaire

• Produits pharmaceutiques des environnements propres et stériles

• Traitement de l'eau et climatisation∆ tuyauterie industrielle générale

• Génération d'électricité∆ systèmes de vapeur et d'eau de refroidissement

4. Avantages du produit

• Une solution rentable- Seule l'extrémité de la tige doit correspondre à l'alliage du tuyau; la bride de l'articulation du tour peut être en acier au carbone, ce qui réduit considérablement les coûts de matériaux, en particulier pour les systèmes de grand diamètre

• Maintenance facileLa bride des joints de la hanche peut glisser librement sur l'extrémité de la tige et être enlevée sans couper les soudures, ce qui permet une inspection, un nettoyage ou une modification rapides du système

• Installation soupleLa bride tourne à 360° autour de l'extrémité de l'embout, ce qui simplifie l'alignement des trous de boulons et élimine les problèmes d'alignement courants avec les brides de cou de soudure

• Résistant à la corrosionLe matériau SS304 offre une excellente résistance à l'oxydation et à divers milieux corrosifs, assurant une longue durée de vie

• Précision dimensionnelleFabriqué selon la norme ASME B16.9 avec des tolérances strictes, assurant une parfaite compatibilité avec les brides de joints standard

5. Fonctions du produit

• Crée une connexion en bride qui permet un démontage facile sans couper les soudures de tuyaux

• Fournit une surface d'étanchéité lisse et continue qui correspond à la face de la bride de l'articulation du genou

• Accueille l'expansion thermique et le mouvement du tuyau sans stresser le joint

• Permet l'utilisation de brides de support de qualité inférieure tout en maintenant la résistance à la corrosion à la face du joint

6. Instructions d'installation

1. Faites glisser la bride de joint de la hanche sur le tuyau ou l'extrémité de bout avant le soudage

2. Souder le bout plat (biffé) de l'extrémité de l'ébauche à l'extrémité du tuyau en utilisant des procédures de soudage qualifiées

3. Assurez-vous que l'extrémité éclairée (lap) est précisément alignée sur le terminal du tuyau

4. Faites glisser la bride de l'articulation de la hanche sur l'extrémité de l'embout, le placement contre le dos de la fusée

5. Aligner les trous de boulon de la bride avec la bride d'accouplement et boulon ensemble

6. Les joints de joint entre l'extrémité élargie et la face de la bride d'accouplement

Nom de l'organisme:Pour les extrémités de boutons de type A (modèle long), l'épaisseur du tour ne doit pas être inférieure à l'épaisseur nominale de la paroi du tuyau de raccordement..

7Précautions

• Assurez-vous que le schéma de tuyauterie correspond à l'épaisseur de la paroi de l'extrémité de la tige pour un ajustement approprié

• Vérifier que le matériau de fin de bout est compatible avec le fluide d'utilisation et la température

• Ne soudez pas la bride de l'articulation de la hanche directement sur le tuyau

• Utiliser des procédures de soudage appropriées (qualifiées par WPS) pour les connexions de soudage à bout

• Pour les applications à haute pression, confirmer que la pression nominale correspond aux exigences du système

• Inspecter la face de la hanche pour détecter les rayures ou les dommages avant l'installation afin de garantir un bon scellement

8- Expédition et livraison

9. Conditions de paiement

10. Emballage

Emballage standard à l'exportation:

• Chaque extrémité de la tige est enveloppée individuellement d'un revêtement d'huile antirouille

• Emballés dans des sacs en nylon ou en plastique pour éviter l'humidité

• D'une épaisseur n'excédant pas 1 mm

• Emballage sur mesure disponible sur demande

11Retours, échanges et services après-vente

• Garantie de la qualité- 100% d'inspection avant expédition; tous les produits sont conformes aux normes ASME B16.9

• Politique de retour- Retours acceptés dans un délai de 30 jours pour défauts de fabrication (sous réserve d'inspection)

• Échange¢ Remplacement gratuit des produits non conformes confirmés par une inspection effectuée par un tiers

• Politique relative à l'échantillonnage¢ échantillons gratuits disponibles; acheteur couvre les frais de transport

• Appui technique- réponse 24 heures sur 24 à toutes les demandes techniques

• Commandes sur mesureDes tailles, des matériaux et des finitions personnalisés sont disponibles sur demande.
