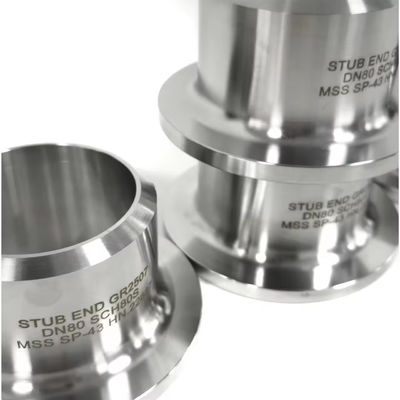

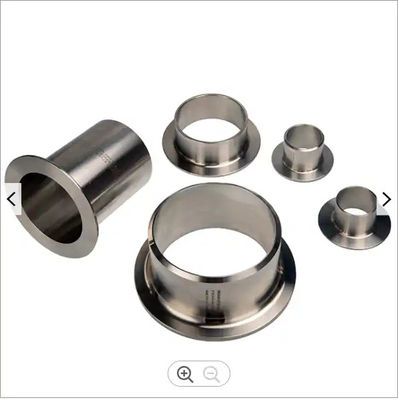

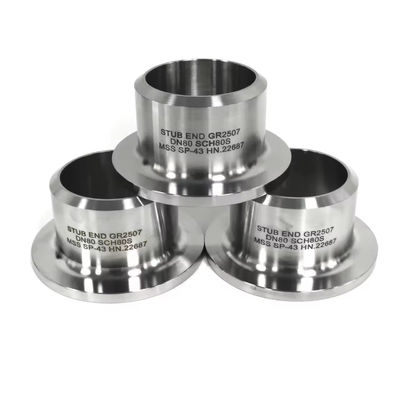

Extrémité industrielle de bout d'acier inoxydable SS304, raccord de tuyau de joint soudé bout à bout résistant à la corrosion

Embout de raccordement en acier inoxydable SS304, raccord de tuyauterie à souder bout à bout à joint tournant résistant à la corrosion

1. Description du produit

L'embout de raccordement en acier inoxydable SS304 est un raccord de tuyauterie à souder bout à bout de haute qualité conçu pour être utilisé avec des brides à joint tournant. Également connu sous le nom d'embout de raccordement à joint tournant, ce raccord comporte une extrémité évasée qui repose contre la face de la bride et une extrémité plane biseautée pour le soudage bout à bout au pipeline. Fabriqué en acier inoxydable SS304 de première qualité, cet embout offre une excellente résistance à la corrosion et une durabilité pour les applications industrielles exigeantes. La configuration de type A avec un long cône assure une transition de flux douce et est compatible avec les brides à joint tournant standard.

2. Spécifications clés

3. Applications

L'embout de raccordement SS304 est largement utilisé dans les systèmes de tuyauterie dans de nombreuses industries :

• Pétrole et gaz– connexions de pipelines et raffineries

• Pétrochimie et traitement chimique– manipulation de fluides corrosifs

• Alimentation et boissons– systèmes de tuyauterie sanitaires

• Pharmaceutique– environnements propres et stériles

• Traitement de l'eau et CVC– tuyauterie industrielle générale

• Production d'énergie– systèmes de vapeur et d'eau de refroidissement

4. Avantages du produit

• Solution économique– Seul l'embout de raccordement doit correspondre à l'alliage du tuyau ; la bride à joint tournant peut être en acier au carbone, ce qui réduit considérablement les coûts des matériaux, en particulier pour les systèmes de grand diamètre

• Entretien facile– La bride à joint tournant peut coulisser librement sur l'embout de raccordement et être retirée sans couper les soudures, permettant une inspection, un nettoyage ou une modification rapide du système

• Installation flexible– La bride tourne à 360° autour de l'embout de raccordement, ce qui simplifie l'alignement des trous de boulons et élimine les problèmes d'alignement courants avec les brides à collet soudé

• Résistant à la corrosion– Le matériau SS304 offre une excellente résistance à l'oxydation et à divers fluides corrosifs, garantissant une longue durée de vie

• Précision dimensionnelle– Fabriqué selon ASME B16.9 avec des tolérances strictes, assurant une compatibilité parfaite avec les brides à joint tournant standard

5. Fonctions du produit

• Crée une connexion à bride qui permet un démontage facile sans couper les soudures de tuyau

• Fournit une surface d'étanchéité lisse et continue qui correspond à la face de la bride à joint tournant

• Compense la dilatation thermique et les mouvements de tuyau sans contrainte sur le joint

• Permet l'utilisation de brides de support de qualité inférieure tout en maintenant la résistance à la corrosion au niveau de la face d'étanchéité

6. Instructions d'installation

1. Faites glisser la bride à joint tournant sur le tuyau ou l'embout de raccordement avant le soudage

2. Soudez bout à bout l'extrémité plane (biseautée) de l'embout de raccordement au pipeline en utilisant des procédures de soudage qualifiées

3. Assurez-vous que l'extrémité évasée (languette) est précisément alignée avec l'extrémité du tuyau

4. Faites glisser la bride à joint tournant sur l'embout de raccordement, en la plaçant contre le dos de la languette

5. Alignez les trous de boulons de la bride avec la bride de rencontre et boulonnez

6. Le joint d'étanchéité assure l'étanchéité entre l'extrémité évasée et la face de la bride de rencontre

Remarque : Pour les embouts de raccordement de type A (modèle long), l'épaisseur de la languette ne doit pas être inférieure à l'épaisseur de paroi nominale du tuyau de raccordement.

7. Précautions

• Assurez-vous que le schéma du tuyau correspond à l'épaisseur de paroi de l'embout de raccordement pour un ajustement correct

• Vérifiez que le matériau de l'embout de raccordement est compatible avec le fluide de service et la température

• Ne soudez pas la bride à joint tournant directement au tuyau – la bride doit rester libre de tourner

• Utilisez des procédures de soudage appropriées (WPS qualifié) pour les connexions par soudage bout à bout

• Pour les applications à haute pression, confirmez que la pression nominale correspond aux exigences du système

• Inspectez la face de la languette pour détecter les rayures ou les dommages avant l'installation afin d'assurer une étanchéité correcte

8. Expédition et livraison

9. Conditions de paiement

10. Emballage

Emballage d'exportation standard :

• Chaque embout de raccordement emballé individuellement avec un revêtement d'huile antirouille

• Emballé dans des sacs en nylon ou un film plastique pour éviter l'humidité

• Fixé dans des caisses en bois ou des palettes pour le transport maritime

• Emballage personnalisé disponible sur demande

11. Retours, échanges et après-vente

• Garantie de qualité– Inspection à 100% avant expédition ; tous les produits sont conformes aux normes ASME B16.9

• Politique de retour– Retours acceptés dans les 30 jours pour les défauts de fabrication (sous réserve d'inspection)

• Échange– Remplacement gratuit pour tout produit non conforme confirmé par une inspection par un tiers

• Politique d'échantillon– Échantillons gratuits disponibles ; l'acheteur prend en charge les frais de transport

• Support technique– Réponse 24h/24 à toutes les demandes techniques

• Commandes personnalisées– Tailles, matériaux et finitions personnalisés disponibles sur demande
