Connecteur de tuyau soudé bout à bout d'installation rapide de haute résistance duplex des garnitures d'extrémité de talon d'acier inoxydable ASME B16.9

Raccords à bout de tube en acier inoxydable duplex ASME B16.9 Connecteur de tuyau à souder bout à bout à installation rapide à haute résistance

1. Description du produit

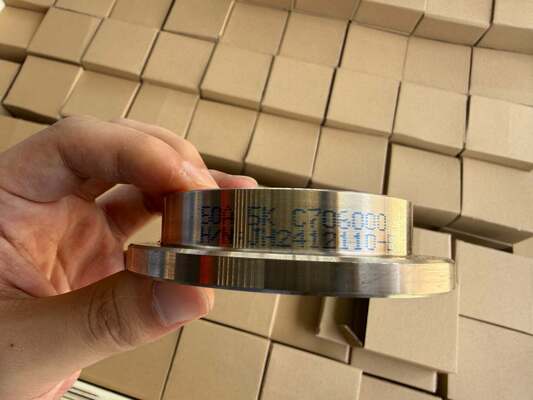

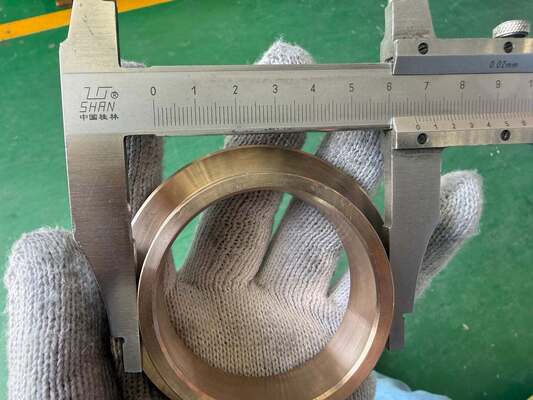

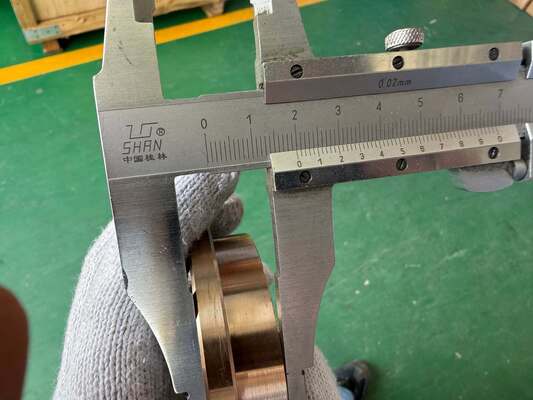

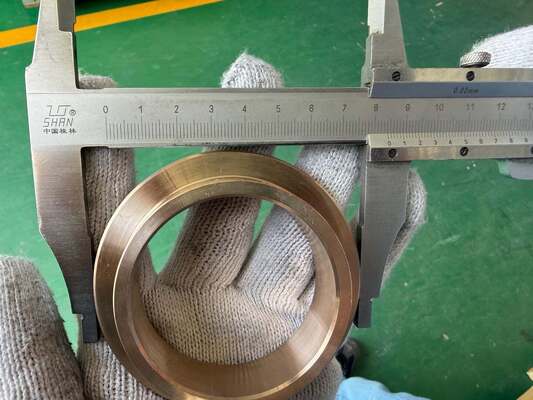

Les raccords à bout de tube, également appelés bouts de tube à joint à recouvrement ou adaptateurs de brides de support, sont des composants de tuyauterie soudés bout à bout conçus avec précision qui servent de base d'étanchéité pour un assemblage de bride à joint à recouvrement. Contrairement aux brides à col soudé conventionnelles, le bout de tube est la seule pièce fixée de manière permanente à la tuyauterie par une soudure bout à bout à pleine pénétration. La bride à joint à recouvrement correspondante est glissée mécaniquement sur le moyeu cylindrique du bout de tube et repose contre la lèvre évasée, tout en restant entièrement non soudée. Ce découplage structurel entre le moyeu et la bride permet une rotation radiale indépendante, ce qui modifie fondamentalement la manière dont le joint gère l'alignement des boulons et les contraintes de dilatation thermique.

La fabrication respecte strictement les exigences dimensionnelles et de tolérance de l'ASME B16.9 et du MSS SP-43. Les trois configurations reconnues — Type A (pleine paroi, moyeu long, typique pour les services critiques et à haute pression), Type B (paroi réduite, moyeu court, courant dans les systèmes d'alliages résistants à la corrosion pour l'optimisation des coûts) et Type C (paroi légère, moyeu le plus court, principalement pour les services non dangereux à basse pression) — offrent aux ingénieurs des options graduées pour équilibrer performance et budget dans différentes classes de tuyauterie.

2. Applications du produit

Le déploiement pratique des raccords à bout de tube s'étend aux infrastructures terrestres et offshore, avec une concentration particulière dans :

• Amont pétrolier et gazier – conduites d'écoulement de tête de puits, tuyauteries de manifold et stations de collecte où un démontage fréquent est requis pour les interventions sur puits ou les opérations de raclage.

• Transport de milieu – tuyauteries de stations de compression et skids de mesure qui exigent un alignement précis des boulons dans des environnements à fortes vibrations.

• Raffinage aval – unités de cokéfaction retardée, conduites de boues FCCU (unité de craquage catalytique fluide) et faisceaux d'échangeurs de chaleur où les faisceaux de tubes d'échangeurs sont régulièrement retirés pour nettoyage.

• Support au sol aérospatial – systèmes de transfert de fluides cryogéniques (GNL, azote liquide) où les faces d'étanchéité métalliques doivent rester sans déformation.

• Parcs de réservoirs chimiques – raccords de bras de chargement/déchargement qui subissent des flexions mécaniques et des désalignements rotationnels répétés.

• Usines de dessalement – conduites d'alimentation d'osmose inverse (RO) à haute pression soumises à une corrosion agressive par l'eau de mer.

• Pâte et papier – conduites de produits chimiques de digesteur et de blanchiment nécessitant des arrêts de maintenance réguliers.

De plus, ils sont le choix privilégié pour la construction temporaire ou modulaire (par exemple, tronçons de tuyaux préfabriqués pour équipements montés sur skid), car la bride rotative simplifie grandement l'assemblage final sur site, compensant les tolérances de fabrication accumulées.

3. Avantages du produit

• Ingénierie d'optimisation des matériaux – La différence de coût devient critique lors de la spécification d'alliages à haute teneur en nickel (Hastelloy, Inconel) ou de titane pour les milieux corrosifs. En limitant le matériau premium uniquement au bout de tube (typiquement 15 à 25 % du poids total de l'assemblage de bride), tout en utilisant de l'acier faiblement allié ou de l'acier au carbone pour la bride rotative, les dépenses métallurgiques globales peuvent être réduites de 40 à 60 % par joint, sans sacrifier les performances de la surface mouillée.

• Préservation de l'intégrité de la soudure – Comme la bride à joint à recouvrement n'est jamais soudée ni soumise à un traitement thermique, le cordon de soudure du tuyau de base reste la seule soudure soumise à inspection. Le traitement thermique après soudage (PWHT), s'il est requis pour le matériau du tuyau, est simplifié car la bride n'a pas à être détendue simultanément. Cela élimine également le risque de déformation de la bride due à l'apport de chaleur de soudage.

• Durée de vie prolongée des joints et de l'étanchéité – La lèvre évasée du bout de tube offre une surface d'appui continue et ininterrompue, sans interruption due aux trous de boulons. Cette zone de compression uniforme assure une distribution plus constante de la contrainte du joint, réduisant considérablement les émissions fugitives et les taux de fuite pendant la durée de vie de la bride.

• Rotation efficace en temps – Lors des arrêts de centrale, les équipes de maintenance peuvent dévisser le joint, retirer la bride de l'extrémité du tuyau, et inspecter ou remplacer la face d'étanchéité du bout de tube — le tout sans couper le tuyau ni ressouder. Cela peut réduire la durée des fenêtres de maintenance de 30 à 50 % par rapport au remplacement de brides soudées conventionnelles.

• Résistance aux vibrations et à la fatigue – La conception de la bride non intégrale permet de légers micro-mouvements entre la bride et le bout de tube sous chargement cyclique (dilatation thermique, surtensions de pression, vibrations mécaniques). Ce mouvement relatif absorbe les concentrations de contraintes qui seraient autrement transmises directement à une bride à col soudé rigide, améliorant ainsi la durée de vie globale en fatigue de la connexion du joint.

4.Spécifications clés

FAQ

1. Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant, vous pouvez voir la certification.

2. Quel est votre délai de livraison ? Généralement, il est de 5 à 10 jours si les marchandises sont en stock. Ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.

3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ? Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer les frais de transport.

4. Quelles sont vos conditions de paiement ? Paiement=1000USD, 50% T/T à l'avance, solde avant expédition.
