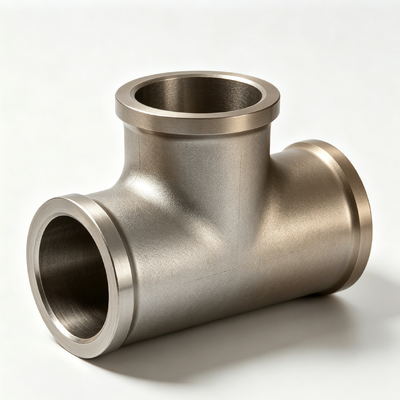

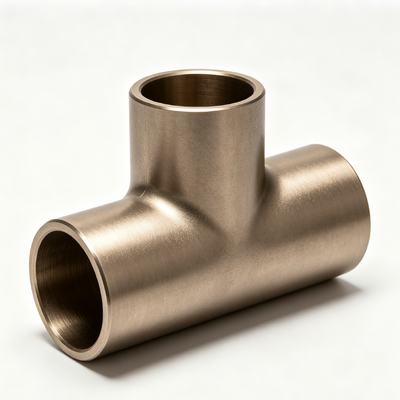

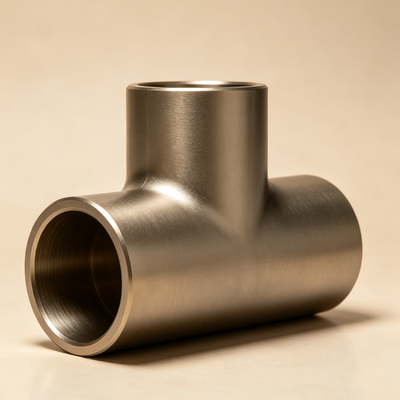

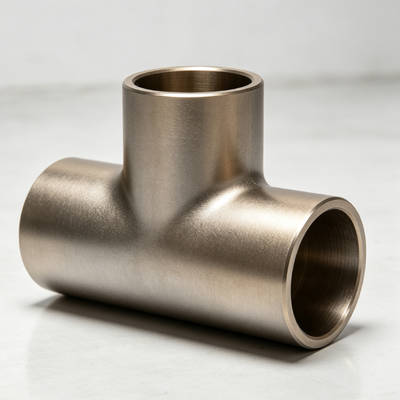

CuNi 70/30 soupape à soupape au cuivre-nickel réduisant l'équivalent de l'ASME B16.5 classe 150

Té à souder à la douille en cupronickel 70/30, raccord de tuyauterie réducteur égal ASME B16.5 Classe 150

1. Description du produit
Un té en cupronickel est un raccord de tuyauterie en forme de T fabriqué en alliage de cupronickel, utilisé pour la dérivation, la combinaison ou la connexion de branche à 90° dans les systèmes de tuyauterie. Par structure, il est classé en té égal et en té réducteur. Par processus de fabrication, il comprend un té sans soudure étiré à chaud, un té matricé et un té soudé. Par connexion d'extrémité, il comprend un té à bout soudé, un té à souder à la douille et un té fileté. Les nuances de matériaux typiques sont C70600 (90/10 CuNi) et C71500 (70/30 CuNi). L'alliage de cupronickel 90/10 est à base de cuivre, contenant environ 10% de nickel, avec de petites additions de fer et de manganèse, offrant une excellente résistance à la corrosion par l'eau de mer, des performances anti-salissures et des propriétés mécaniques. Le produit est généralement recuit en solution, décapé et passivé, ce qui le rend adapté aux services corrosifs dans les industries marine, offshore, de dessalement, de production d'énergie et pétrochimique.

2. Applications
Les tés en cupronickel conviennent aux systèmes et conditions de service suivants :

Systèmes de refroidissement à l'eau de mer, systèmes de lutte contre l'incendie, systèmes d'eau de ballast et systèmes de drainage des cales sur les navires ;

Pipelines de transport et de refroidissement d'eau de mer sur les plateformes offshore, les FPSO et les unités de forage offshore ;

Systèmes d'eau de refroidissement pour les usines de dessalement et les centrales électriques côtières ;

Pipelines de transport de milieux corrosifs dans les usines pétrochimiques ;

Échangeurs de chaleur, condenseurs, refroidisseurs et systèmes de distribution de tuyauterie ;

Systèmes de tuyauterie pharmaceutiques, alimentaires, métallurgiques et autres nécessitant une résistance élevée à la corrosion et une propreté.

Les milieux typiques comprennent l'eau de mer, la saumure, l'eau douce et certains milieux chimiques corrosifs. Les environnements de service typiques comprennent les conditions humides, à forte salinité, d'eau de mer en mouvement et atmosphériques marines.

3. Avantages
Excellente résistance à la corrosion par l'eau de mer, en particulier dans les environnements d'eau de mer en mouvement ;

Forte résistance à la piqûration, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte ;

La libération lente d'ions cuivre inhibe les salissures marines ;

Bonne soudabilité, adaptée au soudage TIG, MIG et à l'arc ;

Bon équilibre entre résistance et ténacité, résistant aux fluctuations de pression et aux vibrations ;

Non magnétique, adapté aux équipements et systèmes magnétiquement sensibles ;

Longue durée de vie et faible coût de maintenance, offrant une bonne économie de cycle de vie ;

Peut être fabriqué selon les normes ASME, DIN, EEMUA et MSS, avec certification de société de classification disponible.

4. Fonctions
Divise un flux de fluide en deux chemins, ou combine deux flux en un dans un système de tuyauterie ;

Fournit une connexion de branche à 90° et un changement de direction ;

Le té réducteur permet la transition du diamètre du tuyau tout en divisant ou en combinant le flux ;

Agit comme un composant de connexion standard supportant la pression, assurant la résistance de la connexion et la fiabilité de l'étanchéité ;

Adapté au fonctionnement à long terme sous haute pression, haute température, milieux corrosifs et environnements marins.

​5. Spécifications clés
