CuNi 70/30 cuivre nickel tee tuyau de qualité marine adapté à l'ASME B16.5 classe 150

Té en Cuivre-Nickel 70/30 de qualité marine, raccord de tuyauterie ASME B16.5 Classe 150

1. Description du produit

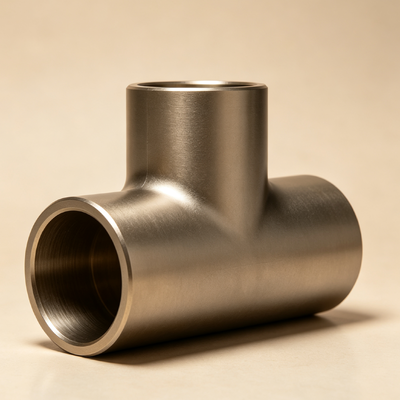

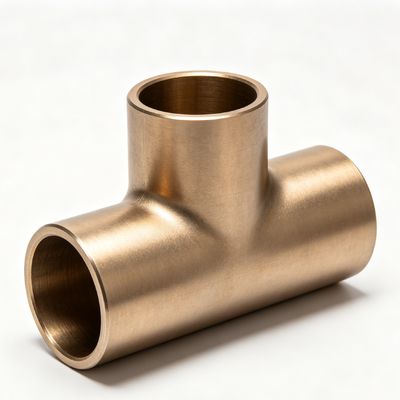

Un té en cuivre-nickel est un raccord de tuyauterie en forme de T fabriqué en alliage cuivre-nickel, utilisé pour la dérivation de flux, la combinaison ou la connexion de branche à 90° dans les systèmes de tuyauterie pour les navires, l'ingénierie offshore, les plateformes offshore et les services de fluides corrosifs. Par structure, il est classé en té égal et té réducteur. Par procédé de fabrication, il comprend le té sans soudure étiré à chaud, le té forgé à la matrice et le té soudé. Par type de connexion, il comprend le té à bout à bout, le té à souder à emboîtement et le té fileté.

Les nuances de matériaux typiques sont C70600 (90/10 CuNi) et C71500 (70/30 CuNi). L'alliage cuivre-nickel 90/10 est à base de cuivre, contenant environ 10% de nickel, avec de petites additions de fer et de manganèse, offrant une excellente résistance à la corrosion par l'eau de mer, une performance anti-biofouling et de bonnes propriétés mécaniques générales. Le produit est généralement recuit en solution, décapé et passivé. Chaque lot est traçable par numéro de coulée et numéro de lot. Des certificats matière peuvent être fournis selon EN 10204 3.1 ou 3.2, et une certification par société de classification telle que ABS, DNV, CCS, LR, NK, BV et KR peut être demandée.

Ce dossier technique s'applique aux tés en cuivre-nickel fabriqués selon les exigences ASME, ASTM, DIN, EEMUA, MSS et des sociétés de classification, pour la conception, l'approvisionnement, l'inspection et la certification des systèmes de tuyauterie de navires et offshore.

2. Applications

Les tés en cuivre-nickel conviennent aux systèmes et conditions de service suivants :

• Systèmes de refroidissement à l'eau de mer, systèmes de lutte contre l'incendie, systèmes d'eau de ballast et systèmes de drainage des fonds de cale sur les navires ;

• Tuyauteries de transport d'eau de mer, de refroidissement et de lutte contre l'incendie sur les plateformes offshore, les FPSO et les unités de forage offshore ;

• Systèmes d'eau de refroidissement pour les usines de dessalement et les centrales électriques côtières ;

• Tuyauteries de transport de fluides corrosifs dans les usines pétrochimiques ;

• Échangeurs de chaleur, condenseurs, refroidisseurs et systèmes de distribution de tuyauterie ;

• Industries pharmaceutique, alimentaire, métallurgique et autres nécessitant une haute résistance à la corrosion et une grande propreté.

Les fluides applicables comprennent l'eau de mer, la saumure, l'eau douce et certains fluides chimiques corrosifs.
Les environnements applicables comprennent les conditions de forte salinité, d'humidité, d'eau de mer en mouvement et atmosphériques marines.
Les scénarios de certification typiques comprennent la certification de produit par société de classification, l'approbation d'usine, l'approbation de type et les tests sous témoin de projet.

3. Avantages

• Excellente résistance à la corrosion par l'eau de mer, en particulier dans les environnements d'eau de mer en mouvement ;

• Forte résistance à la corrosion par piqûres, par crevasses et à la fissuration par corrosion sous contrainte ;

• Libération lente d'ions cuivre inhibant le biofouling marin ;

• Bonne soudabilité, adaptée au soudage TIG, MIG et à l'arc ;

• Bon équilibre entre résistance et ténacité, résistant aux fluctuations de pression et aux vibrations ;

• Non magnétique, adapté aux équipements et systèmes sensibles aux champs magnétiques ;

• Longue durée de vie et faible coût de maintenance, offrant une bonne économie sur le cycle de vie ;

• Certificats matière complets, rapports d'inspection et documents de société de classification disponibles ;

• Traçabilité par numéro de coulée, numéro de lot et numéro de certificat, répondant aux exigences d'audit des navires et offshore ;

• Des tests sous témoin par tiers, des inspections PMI, des CND et des tests hydrostatiques peuvent être organisés selon les besoins.

4. Fonctions

• Divise un flux de fluide en deux chemins, ou combine deux flux en un dans un système de tuyauterie ;

• Fournit une connexion de branche à 90° et un changement de direction ;

• Le té réducteur permet la transition de diamètre de tuyau tout en divisant ou en combinant le flux ;

• Agit comme un composant de connexion standard supportant la pression, assurant la résistance de la connexion et la fiabilité de l'étanchéité ;

• Convient pour un fonctionnement à long terme sous haute pression, haute température, fluides corrosifs et environnements marins ;

• Répond aux exigences de traçabilité et de complétude documentaire pour les projets certifiés par société de classification.

5. Spécifications clés
