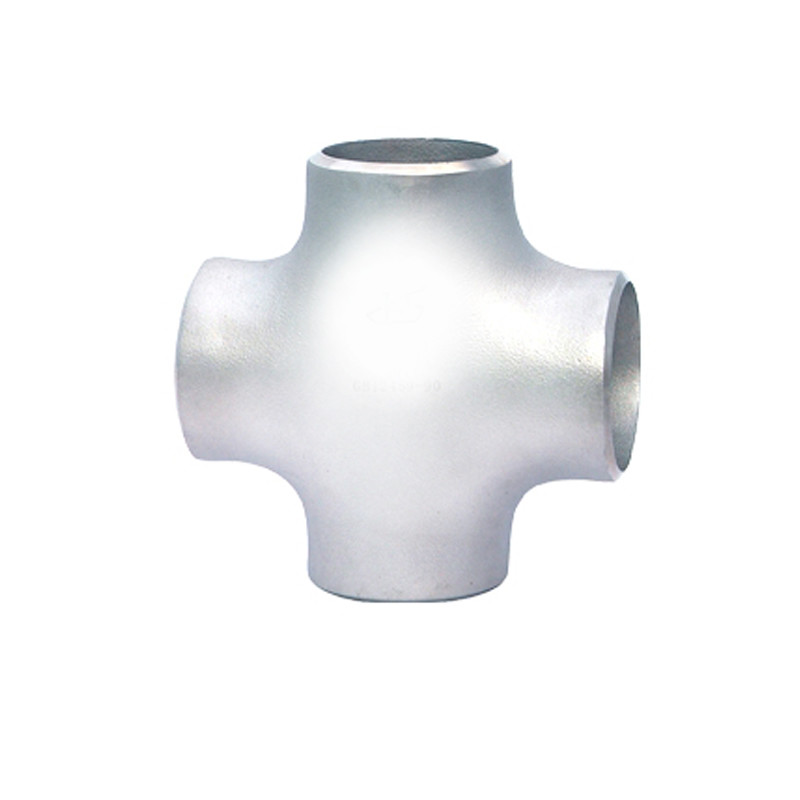

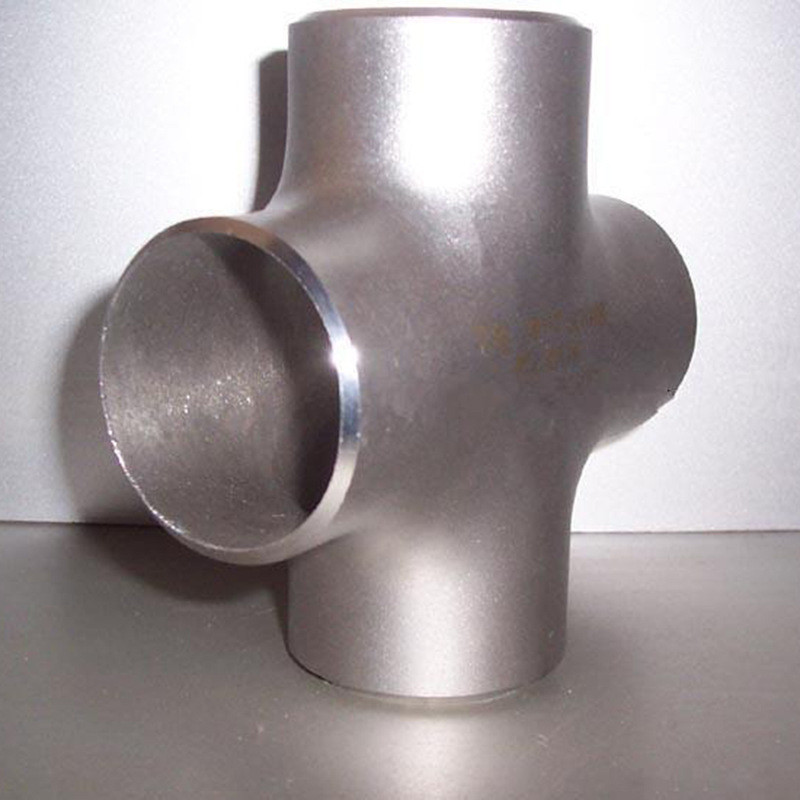

C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Lieu d'origine La Chine
Nom de marque TOBO
Certification SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numéro de modèle Cuivre Nickel C70600

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom de produit Croix de tuyau en cuivre-nickel Qualité matérielle C70600
Taille 2" SCH40 Application Chauffe-eau
Type Égal Surface dynamitage
Traitement recuit
Mettre en évidence

Montage de tuyau de la croix B16.9

,

Montage de tuyau de la croix C70600

,

Montage de tuyau croisé soudé bout à bout de pièce en t
Laisser un message
Description de produit

Montage de tuyau croisé soudé bout à bout, croix soudée bout à bout de haute qualité, revendeur croisé latéral soudé bout à bout

Dimensions croisées égales, dimensions réductrices soudées bout à bout de croix, prix croisé de tuyau, fournisseur égal soudé bout à bout de garnitures croisées, Ind

Marcel Piping est fabricant suprême de la croix de l'asme b16.9 généralement connue sous le nom de montage de tuyau de 4 manières. La pièce en t croisée produit habituellement de l'effort élevé sur le tuyau comme changements de température, parce qu'ils sont au centre de quatre points de connexion. En comparaison, une pièce en t est plus régulière qu'une croix, car une pièce en t se comporte comme un tabouret à trois pieds, alors qu'une croix se comporte comme un tabouret quadrupède.

Stimulé avec une équipe de professionnels brillants, nous pouvons fournir la croix de tuyau dans deux types à savoir, la croix droite et croix de réduction dans une gamme complète de formes et de dimensions. Nous sommes un principal fournisseur de pièce en t croisée d'acier inoxydable et de pièce en t croisée d'acier allié aux clients domestiques et aux clients internationaux dans diverses industries telles que l'huile et gaz, production pétrochimique, d'électricité, pharmaceutiques, fabrication de papier, industrie du gaz naturelle et usines chimiques. La croix est employée dans beaucoup d'applications, comme jonction pour les tuyaux de intersection.

C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout 0
C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout 1
Actionnaire de croix égale soudée bout à bout, garnitures croisées de tuyau, réduisant le montage de tuyau croisé, croix droite ASME B16.9 Delaer

Notre croix égale offerte, réduisant la croix spéciale croisée croisée et latérale de catégorie sont largement fournies par nous à beaucoup d'industries telles que la production d'électricité, le produit pétrochimique, la construction navale, la fabrication de papier, chimique, pharmaceutique, et fabrication.

Selon nos caractéristiques et exigences de client, nous pouvons fabriquer et offrir la croix droite et croix de réduction dans diverses catégories comprenant 202, 304/304L, 904L, 316/316L, le duplex 2205, l'alliage 20, nickel de Cupro, l'alliage 400, l'alliage 625, l'alliage 600, l'alliage C276 de Monel d'Inconel d'Inconel de Hastelloy, et également dans diverses catégories en aluminium.

Revendeur de croix inégale soudée bout à bout, garnitures croisées égales soudées bout à bout, formule croisée égale, définition croisée de montage de tuyau, montage croisé droit, calculatrice croisée égale de poids, marchands croisés droits de garnitures de tuyau en Inde

Spécifications croisées de tuyau soudé bout à bout d'ANSI/ASME B16.9 – croix égale, réduisant la croix

Dimensions ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diamètre extérieur Croix égale (″ de ″ ~24 de 1/2), ERW/croix égale soudée bout à bout (″ de ″ ~48 de 1/2), réduisant la croix (″ de ″ ~24 de 1/2), ERW/croix réductrice soudée bout à bout (″ de ″ ~48 de 1/2)
Types Croix égale, réduisant la croix
Épaisseur de paroi 3mm – 40mm/SCH5, SCH10, SCH20, SCH30, SCH40, DST, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Services à valeur ajoutée Galvanisation plongée chaude, époxyde et revêtement de FBE, électro polonais, soufflage de sable, filetage, soudant
Catégories de production Acier inoxydable, acier allié, duplex, alliages de nickel, acier de basse température, acier au carbone, nickel de Cupro

Normes de fabrication de croix soudée bout à bout de tuyau, croix égale, réduisant la croix

ASME : NORME ANSI B16.9, NORME ANSI B16.28, MSS-SP-43
DIN : DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
En : EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Spécifications standard pour les garnitures sifflantes austénitiques travaillées d'acier inoxydable
ASME B16.9 Garnitures travaillées faites à l'usine Buttwelding
ASME B16.25 Extrémités de Buttwelding
ASME B16.28 Coudes courts en acier travaillés de rayon et retours de Buttwelding
MSS SP-43 Garnitures travaillées et fabriquées de Bout-soudure pour la basse pression, applications anticorrosion

Catégories matérielles croisées de tuyau soudé bout à bout

Acier inoxydable ASTM A403 wp gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acier au carbone ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 ET WPHY 70.
Acier au carbone de basse température ASTM A420 WPL3, A420 WPL6
Acier allié ASTM/ASME A/SA 234 gr. wp 1, wp 5, wp 9, wp 11, wp 12, wp 22, wp 91
Acier duplex ASTM A 815, ASME SA 815 UNS AUCUN S31803, S32205. No. 1,4462 de Werkstoff
Alliage de nickel SB D'ASTM/ASME 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLIAGE 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

DIMENSIONS CROISÉES ÉGALES SOUDÉES BOUT À BOUT D'ANSI/ASME B16.9

La croix soudée bout à bout dimensionne le diagramme

Dimensions croisées de tuyau
Taille nominale de tuyau (NPS) DN En dehors du diamètre au biseau À-fin centrale
Run.C Débouché. M [notes (1) et (2)]
1/2 15 21,3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Les dimensions sont dans les millimètres sauf indication contraire. L'épaisseur de paroi (t) doit être spécifiée par le client.

Dimensions croisées réductrices soudées bout à bout

Réduction des dimensions de pièce en t

Diamètre nominal Diamètre extérieur Centre à finir
D1 D2
DN NPS Série A Série B Série A Série B C M
15×15 1/2×1/2 21,3 18 21,3 18 25 25
15×10 1/2×3/8 21,3 18 17,3 14 25 25
15×8 1/2×1/4 21,3 18 13,7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21,3 18 29 29
20×10 3/4×3/8 26,9 25 17,3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21,3 18 38 38
32×32 1.1/4×1.1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1.1/4×1/2 42,4 38 21,3 18 48 48
40×40 1.1/2×1.1/2 48,3 45 48,3 45 57 57
40×32 1.1/2×1.1/4 48,3 45 42,4 38 57 57
40×25 1.1/2×1 48,3 45 33,7 32 57 57
40×20 1.1/2×3/4 48,3 45 26,9 25 57 57
40×15 1.1/2×1/2 48,3 45 21,3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1.1/2 60,3 57 48,3 45 64 60
50×32 2×1.1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1.1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1.1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1.1/2 88,9 89 48,3 45 86 73
80×32 3×1.1/4 88,9 89 42,4 38 86 70
90×90 3.1/2×3.1/2 101,6 – 101,6 – 95 95
90×80 3.1/2×3 101,6 – 88,9 89 95 92
90×65 3.1/2×2.1/2 101,6 – 73,0 76 95 89
90×50 3.1/2×2 101,6 – 60,3 57 95 83
90×40 3.1/2×1.1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3.1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2.1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60,3 57 105 89
100×40 4×1.1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3.1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3.1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2.1/2 168,3 159 73,0 76 143 121
200×200 8×8 219,1 219 219,1 219 178 178
200×150 8×6 219,1 219 168,3 159 178 168
200×125 8×5 219,1 219 141,4 133 178 162
200×100 8×4 219,1 219 114,3 108 178 156
200×90 8×3.1/2 219,1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219,1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219,1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219,1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406,4 426 406,4 426 305 305
400×350 16×14 406,4 426 355,6 377 305 305
400×300 16×12 406,4 426 323,9 325 305 295
400×250 16×10 406,4 426 273,0 273 305 283
400×200 16×8 406,4 426 219,1 219 305 273
400×150 16×6 406,4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406,4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219,1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406,4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219,1 219 381 324

Types disponibles croisés soudés bout à bout d'ASME B16.9

Croix égale soudée bout à bout Montage croisé réducteur soudé bout à bout
Réduction des garnitures croisées Garnitures de tuyau croisées réductrices en acier
Croix inégale d'ASME B16.9 Croix inégale de haute qualité
Croix droite soudée bout à bout Garnitures de tuyau croisées réductrices soudées bout à bout
Croix soudée bout à bout de la norme ANSI B16.9 Croix soudée bout à bout de tuyau d'ASME B16.28
Garnitures de tuyau croisées soudées bout à bout Croix barrée soudée bout à bout
Montage croisé égal Montage croisé
Croix réductrice soudée bout à bout Montage croisé égal soudé bout à bout

Listes des prix croisées de tuyau soudé bout à bout

Croix égale soudée bout à bout d'ASME B16.9
Prix FOB : Les USA $0.5-6/morceau

Croix sch40 inégale soudée bout à bout
Prix FOB : Les USA $1.2-2500/morceau

Garnitures croisées égales
Prix FOB : Les USA $1-5000/morceau

Croix réductrice soudée bout à bout d'ASME B16.9
Prix FOB : Les USA $0.11-999/morceau

Garnitures de tuyau croisées réductrices soudées bout à bout d'ASME B16.9
Prix FOB : Les USA $0.2-50/morceau

Croix barrée soudée bout à bout
Prix FOB : Les USA $0.2-500/morceau

Croix égale
Prix FOB : Les USA $0.11-1/morceau
