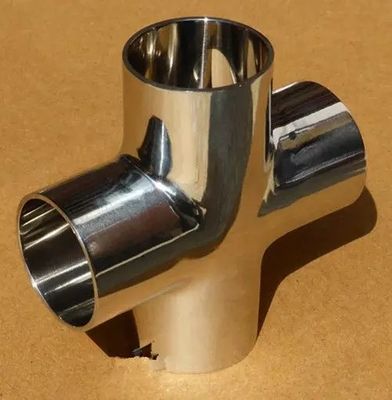

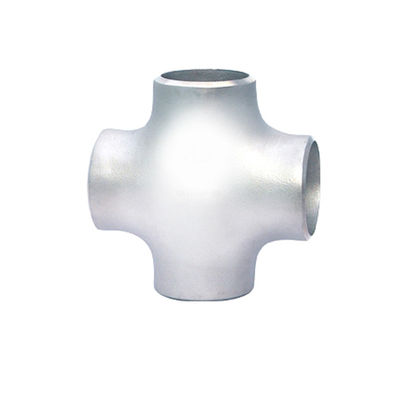

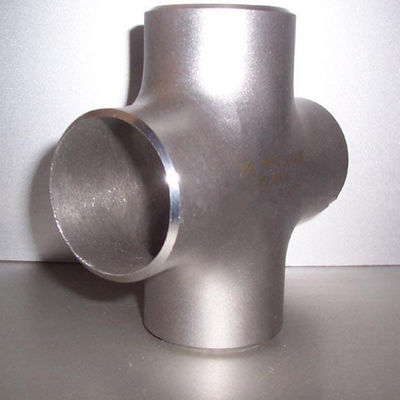

Norme ANSI de cuivre convenable croisée égale B16.9 directement 2" de nickel de tuyau de CuNi 9010 SCH40

Lieu d'origine	La Chine
Nom de marque	TOBO
Certification	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numéro de modèle	Cuivre Nickel C70600

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

Détails sur le produit

Nom de produit	Croix de tuyau en cuivre-nickel	Qualité matérielle	C70600
Taille	2" SCH40	Application	Chauffe-eau
Type	Égal	Surface	dynamitage
Traitement	recuit
Mettre en évidence	Montage de tuyau croisé égal , Montage de tuyau croisé de CuNi 9010 , Montage croisé de l'en cuivre SCH40

Laisser un message

Description de produit

Cuivrez la croix égale de CuNi 9010 de nickel, la croix droite de la norme ANSI B16.9, 2" montage de tuyau de la croix SCH40

Spécifications croisées de tuyau soudé bout à bout d'ANSI/ASME B16.9 – croix égale, réduisant la croix

Dimensions	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diamètre extérieur	Croix égale (″ de ″ ~24 de 1/2), ERW/croix égale soudée bout à bout (″ de ″ ~48 de 1/2), réduisant la croix (″ de ″ ~24 de 1/2), ERW/croix réductrice soudée bout à bout (″ de ″ ~48 de 1/2)
Types	Croix égale, réduisant la croix
Épaisseur de paroi	3mm – 40mm/SCH5, SCH10, SCH20, SCH30, SCH40, DST, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Services à valeur ajoutée	Galvanisation plongée chaude, époxyde et revêtement de FBE, électro polonais, soufflage de sable, filetage, soudant
Catégories de production	Acier inoxydable, acier allié, duplex, alliages de nickel, acier de basse température, acier au carbone, nickel de Cupro

Le groupe de Tobo est fabricant suprême de la croix de l'asme b16.9 généralement connue sous le nom de montage de tuyau de 4 manières. La pièce en t croisée produit habituellement de l'effort élevé sur le tuyau comme changements de température, parce qu'ils sont au centre de quatre points de connexion. En comparaison, une pièce en t est plus régulière qu'une croix, car une pièce en t se comporte comme un tabouret à trois pieds, alors qu'une croix se comporte comme un tabouret quadrupède.

Stimulé avec une équipe de professionnels brillants, nous pouvons fournir la croix de tuyau dans deux types à savoir, la croix droite et croix de réduction dans une gamme complète de formes et de dimensions. Nous sommes un principal fournisseur de pièce en t croisée d'acier inoxydable et de pièce en t croisée d'acier allié aux clients domestiques et aux clients internationaux dans diverses industries telles que l'huile et gaz, production pétrochimique, d'électricité, pharmaceutiques, fabrication de papier, industrie du gaz naturelle et usines chimiques. La croix est employée dans beaucoup d'applications, comme jonction pour les tuyaux de intersection.

Actionnaire de croix égale soudée bout à bout, garnitures croisées de tuyau, réduisant le montage de tuyau croisé, croix droite ASME B16.9 Delaer

Notre croix égale offerte, réduisant la croix spéciale croisée croisée et latérale de catégorie sont largement fournies par nous à beaucoup d'industries telles que la production d'électricité, le produit pétrochimique, la construction navale, la fabrication de papier, chimique, pharmaceutique, et fabrication.

Selon nos caractéristiques et exigences de client, nous pouvons fabriquer et offrir la croix droite et croix de réduction dans diverses catégories comprenant 202, 304/304L, 904L, 316/316L, le duplex 2205, l'alliage 20, nickel de Cupro, l'alliage 400, l'alliage 625, l'alliage 600, l'alliage C276 de Monel d'Inconel d'Inconel de Hastelloy, et également dans diverses catégories en aluminium.

Revendeur de croix inégale soudée bout à bout, garnitures croisées égales soudées bout à bout, formule croisée égale, définition croisée de montage de tuyau, montage croisé droit, calculatrice croisée égale de poids, marchands croisés droits de garnitures de tuyau en Inde

Normes de fabrication de croix soudée bout à bout de tuyau, croix égale, réduisant la croix

ASME :	NORME ANSI B16.9, NORME ANSI B16.28, MSS-SP-43
DIN :	DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
En :	EN10253-1, EN10253-2

ASTM A403 – ASME SA403	Spécifications standard pour les garnitures sifflantes austénitiques travaillées d'acier inoxydable
ASME B16.9	Garnitures travaillées faites à l'usine Buttwelding
ASME B16.25	Extrémités de Buttwelding
ASME B16.28	Coudes courts en acier travaillés de rayon et retours de Buttwelding
MSS SP-43	Garnitures travaillées et fabriquées de Bout-soudure pour la basse pression, applications anticorrosion

Catégories matérielles croisées de tuyau soudé bout à bout

Acier inoxydable	ASTM A403 wp gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acier au carbone	ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 ET WPHY 70.
Acier au carbone de basse température	ASTM A420 WPL3, A420 WPL6
Acier allié	ASTM/ASME A/SA 234 gr. wp 1, wp 5, wp 9, wp 11, wp 12, wp 22, wp 91
Acier duplex	ASTM A 815, ASME SA 815 UNS AUCUN S31803, S32205. No. 1,4462 de Werkstoff
Alliage de nickel	SB D'ASTM/ASME 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLIAGE 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

DIMENSIONS CROISÉES ÉGALES SOUDÉES BOUT À BOUT D'ANSI/ASME B16.9

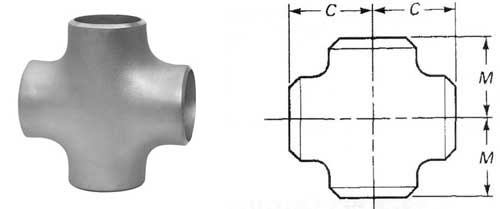

La croix soudée bout à bout dimensionne le diagramme

Taille nominale de tuyau (NPS)	DN	En dehors du diamètre au biseau	À-fin centrale
Taille nominale de tuyau (NPS)	DN	En dehors du diamètre au biseau	Run.C	Débouché. M [notes (1) et (2)]
1/2	15	21,3	25	25
3/4	20	26,7	29	29
1	25	33,4	38	38
1-1/4	32	42,2	48	48
1-1/2	40	48,3	57	57
2	50	60,3	64	64
2-1/2	65	73,0	76	76
3	80	88,9	86	86
3-1/2	90	101,6	95	95
4	100	114,3	105	105
5	125	141,3	124	124
6	150	168,3	143	143
8	200	219,1	178	178
10	250	273,0	216	216
12	300	323,8	254	254
14	350	355,6	279	279
16	400	406,4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

Les dimensions sont dans les millimètres sauf indication contraire. L'épaisseur de paroi (t) doit être spécifiée par le client.

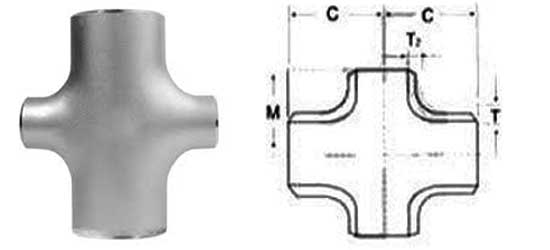

Dimensions croisées réductrices soudées bout à bout

Réduction des dimensions de pièce en t

Diamètre nominal		Diamètre extérieur				Centre à finir
Diamètre nominal		D1		D2		Centre à finir
DN	NPS	Série A	Série B	Série A	Série B	C	M
15×15	1/2×1/2	21,3	18	21,3	18	25	25
15×10	1/2×3/8	21,3	18	17,3	14	25	25
15×8	1/2×1/4	21,3	18	13,7	10	25	25
20×20	3/4×3/4	26,9	25	26,9	25	29	29
20×15	3/4×1/2	26,9	25	21,3	18	29	29
20×10	3/4×3/8	26,9	25	17,3	14	29	29
25×25	1×1	33,7	32	33,7	32	38	38
25×20	1×3/4	33,7	32	26,9	25	38	38
25×15	1×1/2	33,7	32	21,3	18	38	38
32×32	1.1/4×1.1/4	42,4	38	42,4	38	48	48
32×25	1.1/4×1	42,4	38	33,7	32	48	48
32×20	1.1/4×3/4	42,4	38	26,9	25	48	48
32×15	1.1/4×1/2	42,4	38	21,3	18	48	48
40×40	1.1/2×1.1/2	48,3	45	48,3	45	57	57
40×32	1.1/2×1.1/4	48,3	45	42,4	38	57	57
40×25	1.1/2×1	48,3	45	33,7	32	57	57
40×20	1.1/2×3/4	48,3	45	26,9	25	57	57
40×15	1.1/2×1/2	48,3	45	21,3	18	57	57
50×50	2×2	60,3	57	60,3	57	64	64
50×40	2×1.1/2	60,3	57	48,3	45	64	60
50×32	2×1.1/4	60,3	57	42,4	38	64	57
50×25	2×1	60,3	57	33,7	32	64	51
50×20	2×3/4	60,3	57	26,9	25	64	44
65×65	2/1/2×2.1/2	73,0	76	73,0	76	76	76
65×50	2/1/2×2	73,0	76	60,3	57	76	70
65×40	2/1/2×1.1/2	73,0	76	48,3	45	76	67
65×32	2/1/2×1.1/4	73,0	76	42,4	38	76	64
65×25	2/1/2×1	73,0	76	33,7	32	76	57
80×80	3×3	88,9	89	88,9	89	86	86
80×65	3×2.1/2	88,9	89	73,0	76	86	83
80×50	3×2	88,9	89	60,3	57	86	76
80×40	3×1.1/2	88,9	89	48,3	45	86	73
80×32	3×1.1/4	88,9	89	42,4	38	86	70
90×90	3.1/2×3.1/2	101,6	–	101,6	–	95	95
90×80	3.1/2×3	101,6	–	88,9	89	95	92
90×65	3.1/2×2.1/2	101,6	–	73,0	76	95	89
90×50	3.1/2×2	101,6	–	60,3	57	95	83
90×40	3.1/2×1.1/2	101,6	–	48,3	45	95	79
100×100	4×4	114,3	108	114,3	108	105	105
100×90	4×3.1/2	114,3	108	101,6	–	105	102
100×80	4×3	114,3	108	88,9	89	105	98
100×65	4×2.1/2	114,3	108	73,0	76	105	95
100×50	4×2	114,3	108	60,3	57	105	89
100×40	4×1.1/2	114,3	108	48,3	45	105	86
125×125	5×5	141,3	133	141,3	133	124	124
125×100	5×4	141,3	133	114,3	108	124	117
125×90	5×3.1/2	141,3	–	101,6	–	124	114
125×80	5×3	141,3	133	88,9	89	124	111
125×65	5×2.1.2	141,3	133	73,0	76	124	108
125×50	5×2	141,3	133	60,3	57	124	105
150×150	6×6	168,3	159	168,3	159	143	143
150×125	6×5	168,3	159	141,3	133	143	137
150×100	6×4	168,3	159	114,3	108	143	130
150×90	6×3.1/2	168,3	–	101,6	–	143	127
150×80	6×3	168,3	159	88,9	89	143	124
150×65	6×2.1/2	168,3	159	73,0	76	143	121
200×200	8×8	219,1	219	219,1	219	178	178
200×150	8×6	219,1	219	168,3	159	178	168
200×125	8×5	219,1	219	141,4	133	178	162
200×100	8×4	219,1	219	114,3	108	178	156
200×90	8×3.1/2	219,1	–	101,6	–	178	152
250×250	10×10	273,0	273	273,0	273	216	216
250×200	10×8	273,0	273	219,1	219	216	203
250×150	10×6	273,0	273	168,3	159	216	194
250×125	10×5	273,0	273	141,3	133	216	191
250×100	10×4	273,0	273	114,3	108	216	184
300×300	12×12	323,9	325	323,9	325	254	254
300×250	12×10	323,9	325	273,0	273	254	241
300×200	12×8	323,9	325	219,1	219	254	229
300×150	12×6	323,9	325	168,3	159	254	219
300×125	12×5	323,9	325	141,3	133	254	216
350×350	14×14	355,6	377	355,6	377	279	279
350×300	14×12	355,6	377	323,9	325	279	270
350×250	14×10	355,6	377	273,0	273	279	257
350×200	14×8	355,6	377	219,1	219	279	248
350×150	14×6	355,6	377	168,3	159	279	238
400×400	16×16	406,4	426	406,4	426	305	305
400×350	16×14	406,4	426	355,6	377	305	305
400×300	16×12	406,4	426	323,9	325	305	295
400×250	16×10	406,4	426	273,0	273	305	283
400×200	16×8	406,4	426	219,1	219	305	273
400×150	16×6	406,4	426	168,3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406,4	426	343	330
450×350	18×14	457	480	355,6	377	343	330
450×300	18×12	457	480	323,9	325	343	321
450×250	18×10	457	480	273,0	273	343	308
450×200	18×8	457	480	219,1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406,4	426	381	356
500×350	20×20	508	530	355,6	377	381	356
500×300	20×20	508	530	323,9	325	381	346
500×250	20×20	508	530	273,0	273	381	333
500×200	20×20	508	530	219,1	219	381	324

Types disponibles croisés soudés bout à bout d'ASME B16.9

Croix égale soudée bout à bout	Montage croisé réducteur soudé bout à bout
Réduction des garnitures croisées	Garnitures de tuyau croisées réductrices en acier
Croix inégale d'ASME B16.9	Croix inégale de haute qualité
Croix droite soudée bout à bout	Garnitures de tuyau croisées réductrices soudées bout à bout
Croix soudée bout à bout de la norme ANSI B16.9	Croix soudée bout à bout de tuyau d'ASME B16.28
Garnitures de tuyau croisées soudées bout à bout	Croix barrée soudée bout à bout
Montage croisé égal	Montage croisé
Croix réductrice soudée bout à bout	Montage croisé égal soudé bout à bout
