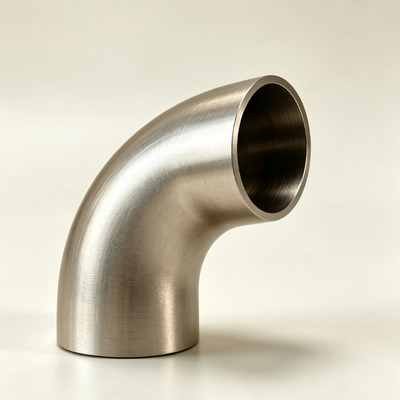

Nickel de cuivre de CuNi 70/30 garnitures soudées bout à bout du coude ASME B16.9 de 90 degrés C71500

Coude en Cuivre-Nickel 70/30 à 90 degrés, soudure bout à bout ASME B16.9, raccords C71500

1.Description du produit

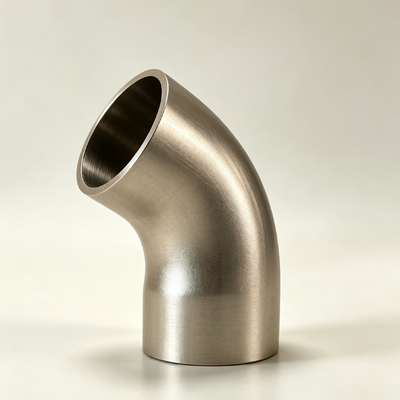

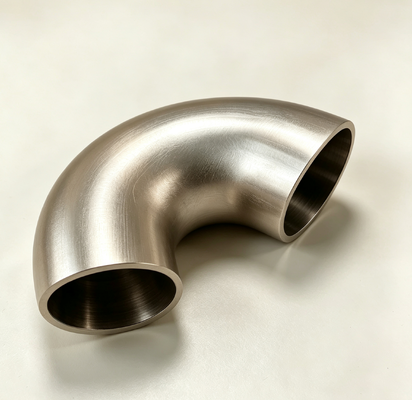

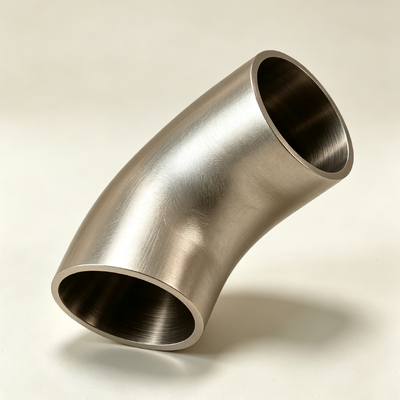

Cette spécification couvre les coudes en cuivre-nickel, qui sont des raccords de tuyauterie directionnels fabriqués à partir d'alliages binaires cuivre-nickel par des procédés de formage à chaud. Le système d'alliage est divisé en deux catégories principales : type 90/10 avec une teneur en nickel de 9 % à 11 % (UNS C70600) et type 70/30 avec une teneur en nickel de 29 % à 33 % (UNS C71500). Le produit prend la forme d'une section de tuyau en arc avec un angle de courbure central déterminé par les exigences d'ingénierie, avec des séries standard incluant 45°, 90° et 180°.

Le processus de fabrication est classé en formage sans soudure et en formage soudé. Les coudes sans soudure sont produits par formage à chaud par mandrin ou par cintrage par induction à moyenne fréquence, où la billette de tuyau entière subit une déformation avec des lignes de flux de grains continues et sans soudures longitudinales ou transversales. Les coudes soudés sont fabriqués par pressage de tôles d'acier suivi d'un soudage de joint, adapté aux grands diamètres (supérieurs à DN400) ou aux conditions de paroi extra-lourdes. Le rayon de courbure est uniformément exprimé en multiple du diamètre nominal (DN) : type rayon long est 1,5DN, type rayon court est 1,0DN, et type rayon extra-long peut atteindre 2,0DN à 3,0DN.

Les configurations de connexion d'extrémité comprennent des extrémités à souder bout à bout (BW) avec des chanfreins simples en V ou composés usinés selon ASME B16.25 ; des extrémités à souder à emboîtement (SW) avec des structures d'emboîtement encastrées ; et des extrémités filetées avec des filetages NPT (tuyau conique américain) ou BSP (tuyau standard britannique). Chaque coude doit être clairement marqué sur sa surface extérieure avec la nuance du matériau, la désignation de la taille, le numéro de lot/chaleur et l'identification du fabricant pour assurer une traçabilité complète tout au long de son cycle de vie.

2.Applications du produit

En tant qu'élément directionnel standard dans les systèmes de tuyauterie résistants à la corrosion, les coudes en cuivre-nickel servent les scénarios spécifiques suivants :

• Équipements marins et offshore: Y compris, mais sans s'y limiter, les systèmes de refroidissement d'eau de mer des salles des machines sur les navires de charge, les navires de croisière et les navires de guerre ; les nœuds de virage des colonnes montantes d'eau d'incendie de plate-forme et des conduites de jet ; les coudes d'expansion de pipelines sous-marins et les coudes de tête de colonne montante.

• Unités pétrochimiques et de raffinage: Lignes de retour de condenseur de tête sur les unités de distillation atmosphérique/sous vide ; tuyauterie d'entrée de refroidisseur d'air à haute température et haute pression sur les unités d'hydrocraquage ; sections de virage des lignes de traçage et des systèmes de purge de condensats.

• Installations de centrales nucléaires et thermiques: Virages de pipelines enterrés dans les systèmes de refroidissement d'eau des équipements de l'îlot nucléaire ; conduits d'eau d'entrée/sortie pour l'eau de circulation des condenseurs de centrales thermiques ; connexions de distribution annulaire pour les conduites d'eau auxiliaires des tours de refroidissement.

• Traitement de l'eau et ingénierie environnementale: Coudes résistants à la corrosion pour les conduites de transfert de lixiviat dans les usines d'incinération des déchets ; pièces de virage résistantes à l'usure et à la corrosion pour les pipelines de circulation de boues de désulfuration des gaz de combustion (FGD).

• Industries alimentaires et pharmaceutiques: Coudes sanitaires pour les conduites de distribution de vapeur pure ; connexions de virage pour les systèmes CIP (Clean-in-Place), nécessitant des surfaces internes lisses sans coins morts.

3.Avantages du produit

(I) Résistance intrinsèque à la corrosion
Les alliages cuivre-nickel atteignent une auto-passivation dans les milieux contenant des chlorures grâce à un film de surface dense d'oxyde de cuivre (Cu₂O), qui possède des caractéristiques d'auto-guérison — même s'il est rayé mécaniquement, le film se régénère rapidement dans le milieu. Cette propriété permet au coude de maintenir un faible taux de corrosion dans des conditions combinées d'érosion-corrosion, avec une température critique de piqûration (CPT) supérieure à 60°C dans une solution de NaCl à 3,5 %.

(II) Résistance aux chocs et aux vibrations
Avec un allongement ≥30 % et une réduction de surface élevée, les alliages cuivre-nickel présentent une excellente capacité d'absorption d'énergie sous des conditions de coup de bélier ou de vibrations mécaniques, les rendant résistants à la fracture fragile. Des tests simulés sur table vibrante marine confirment l'intégrité structurelle après 10⁶ cycles à une fréquence de 10 à 200 Hz et une accélération de 5g.

(III) Facilité d'assemblage et de maintenance
Lors du soudage à des tuyaux de même nuance, des électrodes conventionnelles en acier inoxydable austénitique ou des électrodes spécifiques au cuivre-nickel (par exemple, ENiCu-7) peuvent être utilisées, avec une large fenêtre d'opération de soudage. De plus, la conductivité thermique relativement élevée du cuivre-nickel (environ 30-40 W/m·K) entraîne une zone affectée par la chaleur étroite et de faibles niveaux de contrainte résiduelle, éliminant le besoin d'un traitement thermique de détente après soudage et raccourcissant considérablement les calendriers de construction.

(IV) Respect de l'environnement tout au long du cycle de vie
Les alliages cuivre-nickel sont des matériaux entièrement recyclables avec une valeur de ferraille élevée. En service, ils ne nécessitent aucun revêtement organique anti-salissure, évitant ainsi la pollution par les microplastiques marins due au détachement du revêtement, conformément aux exigences progressives des réglementations environnementales de l'Organisation Maritime Internationale (OMI).

(V) Fiabilité de la chaîne d'approvisionnement et interchangeabilité des pièces de rechange
Les principales nations industrielles dans le monde disposent de capacités de production matures pour les coudes en cuivre-nickel. Les spécifications suivent des normes ISO et ASME unifiées, garantissant une interchangeabilité complète entre les produits de différents fabricants. En cas de réparations d'urgence, des stocks prêts à l'emploi peuvent être achetés pour un remplacement immédiat sans fabrication sur mesure.

4.Spécifications clés du produit

FAQ

1. Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant, vous pouvez voir la certification.

2. Quel est votre délai de livraison ? Généralement, il est de 5 à 10 jours si les marchandises sont en stock. Ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.

3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ? Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le coût du fret.

4. Quelles sont vos conditions de paiement ? Paiement=1000 USD, 50% T/T à l'avance, solde avant expédition.
