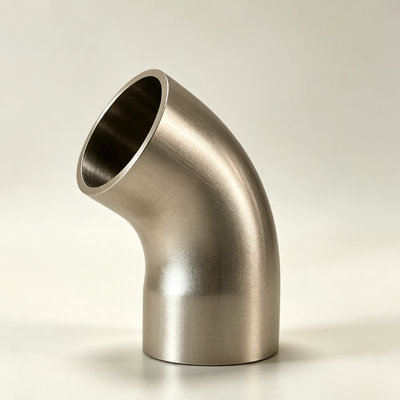

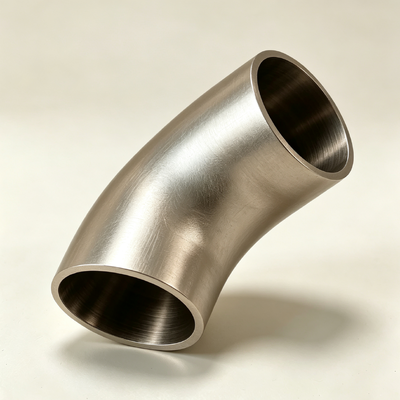

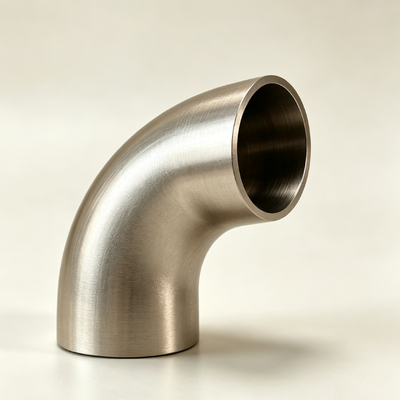

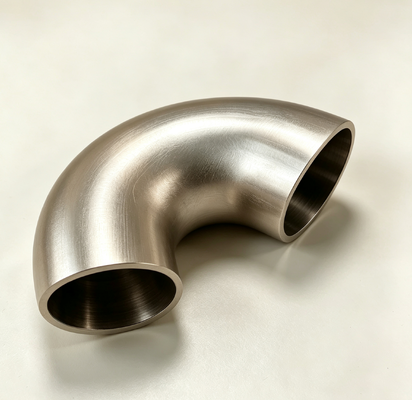

Garnitures de tuyau de soudage bout à bout de coude de nickel de cuivre 70/30 ASME B16.9 pour Marine Offshore

Coude en Cuivre-Nickel 70/30 pour Soudage bout à bout selon ASME B16.9 pour Applications Marines et Offshore

1.Description du Produit

Le coude en cuivre-nickel est un composant directionnel de tuyauterie spécialement conçu pour les environnements de service hautement corrosifs. Son matériau de base est un alliage de cuivre-nickel en solution solide avec une structure cristalline cubique à faces centrées, maintenant une excellente stabilité microstructurale aux températures ambiantes et intermédiaires. Cette proposition couvre deux systèmes d'alliages courants : C70600 (90/10) et C71500 (70/30), différant par leur teneur en nickel, qui détermine leur comportement de passivation et leur réponse mécanique dans des milieux spécifiques.

Le produit est fabriqué par un procédé de formage à chaud complet. Les petits diamètres (DN≤200) sont produits de préférence par poussée sans soudure pour éliminer les vulnérabilités des joints soudés ; les diamètres moyens (DN200~DN400) utilisent des procédés d'extrusion à chaud plus calibrage, équilibrant coût et qualité ; les grands diamètres (DN≥400) utilisent le cintrage par induction à moyenne fréquence ou le formage par soudage de tôles pour répondre aux exigences de grande taille. Toutes les extrémités du produit sont conçues pour des connexions par soudage bout à bout, avec des interfaces à bride ou rainurées également disponibles sur demande du client.

Chaque coude subit une inspection dimensionnelle, une vérification du matériau par analyse spectrale et un contrôle ponctuel de la dureté de surface avant expédition. Le marquage du produit est appliqué par estampage à faible contrainte ou gravure laser pour assurer une identification claire sans endommager le substrat.

2.Applications du Produit

Ce produit est recommandé pour les conditions de fonctionnement typiques suivantes, la sélection nécessitant une évaluation complète de la composition du milieu, de la température de fonctionnement et des caractéristiques d'écoulement :

Scénario A : Systèmes de transport d'eau de mer ambiante (Température ≤50°C, Vitesse 1~3m/s)
Convient pour l'eau de refroidissement hors-bord des navires, les systèmes d'eau d'incendie à eau de mer et les conduites d'approvisionnement en eau des installations de quai/port. Dans ce service, le C70600 offre une rentabilité optimale ; une épaisseur de paroi Sch40S atteint une durée de vie minimale de 15 ans.

Scénario B : Systèmes d'eau de mer ou d'eau saumâtre à haute température (Température 50~120°C, Chlorures ≥10000ppm)
Convient pour les tuyauteries d'entrée/sortie des échangeurs de chaleur d'eau de circulation des centrales électriques et les systèmes d'eau de refroidissement des équipements des installations nucléaires. Le C71500 est recommandé, avec une épaisseur de paroi augmentée à au moins Sch80S pour atténuer la corrosion accélérée à des températures élevées.

Scénario C : Systèmes d'eau de mer chargée de sable ou à haute turbulence (Solides ≥50mg/L, Vitesse locale ≥4m/s)
Convient pour les zones d'érosion des risers des plateformes offshore, les coudes d'expansion des pipelines sous-marins et les sections de virage des conduites de décharge des dragues. Le C71500 est obligatoire, avec une marge d'épaisseur de paroi supplémentaire (suggérée 2~3mm au-dessus de la valeur calculée) et des revêtements résistants à l'usure ou des dépôts d'alliages durs en option sur le dos du coude.

Scénario D : Conduites de milieux corrosifs chimiques (pH 3~9, contenant des acides organiques ou des chlorures)
Convient pour la purification de saumure dans les usines chimiques, les circuits d'électrolyse chlore-alcali et le transfert d'intermédiaires pharmaceutiques. Le choix de la nuance dépend du milieu spécifique ; le C70600 s'applique généralement, mais si des composés d'ammoniac ou d'amines sont présents, le C71500 doit être substitué ou une consultation du fabricant est requise.

Scénario E : Conduites pour l'alimentation et les services hygiéniques
Convient pour les systèmes laitiers, de boissons, d'eau purifiée et d'eau pour injection. Le C70600 est sélectionné avec une surface interne électropolie à Ra≤0.4μm, accompagnée de rapports de tests d'extractibles de matériaux par des tiers.

3.Avantages du Produit

Par rapport aux coudes en acier au carbone + revêtement anticorrosion :

• Une fois le revêtement endommagé sur l'acier au carbone, la corrosion localisée s'accélère considérablement, avec une perforation par piqûres survenant en aussi peu que 6 mois ; les coudes en cuivre-nickel maintiennent un taux de corrosion constant même lorsqu'ils sont rayés, grâce à un film d'oxyde auto-cicatrisant.

• Les solutions en acier au carbone nécessitent un re-revêtement ou un remplacement tous les 2~3 ans, tandis que les coudes en cuivre-nickel sont conçus pour plus de 20 ans de service, démontrant une supériorité économique claire à long terme.

• L'épaisseur de revêtement non uniforme à l'intérieur des coudes en acier au carbone augmente la résistance locale à l'écoulement ; les coudes en cuivre-nickel ont un matériau de paroi homogène avec une rugosité équivalente constante tout au long du trajet d'écoulement.

Par rapport aux coudes en acier inoxydable (316L, Duplex) :

• Dans l'eau de mer stagnante, le 316L est vulnérable à la corrosion caverneuse et aux piqûres, tandis que les aciers inoxydables duplex sont sensibles à l'apport de chaleur de soudage ; les alliages cuivre-nickel sont insensibles à ces deux modes de défaillance.

• Les aciers inoxydables peuvent subir une fissuration par corrosion sous contrainte dans l'eau de mer contenant des sulfures ; les alliages cuivre-nickel ne présentent aucun risque de ce type.

• Les alliages cuivre-nickel ont une meilleure usinabilité que l'acier inoxydable duplex, réduisant le délai de livraison de 30%.

Par rapport aux coudes en alliage de titane :

• Les alliages de titane offrent la plus haute résistance à la corrosion, mais le coût du matériau est environ 5 à 8 fois supérieur à celui du cuivre-nickel, avec une plus grande difficulté de traitement et des délais de livraison plus longs.

• Les alliages cuivre-nickel offrent une résistance à la corrosion adéquate pour la grande majorité des services d'eau de mer ; le titane ne doit être envisagé que lorsque les températures dépassent 150°C ou que les concentrations de chlorures dépassent 50000ppm.

​4.Spécifications clés du produit

FAQ

1. Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant, vous pouvez voir la certification.

2. Quel est votre délai de livraison ? Généralement, il est de 5 à 10 jours si les marchandises sont en stock. Ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.

3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ? Oui, nous pourrions offrir l'échantillon gratuitement, mais il faut payer le coût du fret.

4. Quelles sont vos conditions de paiement ? Paiement≤1000USD, 100% à l'avance. Paiement>=1000USD, 50% T/T à l'avance, solde avant expédition.
