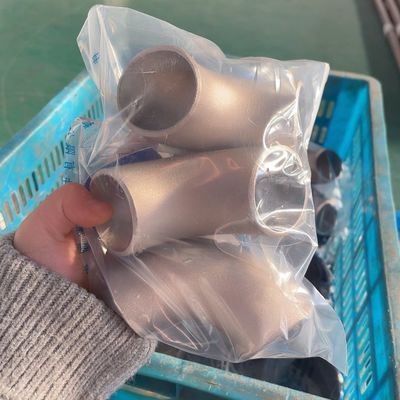

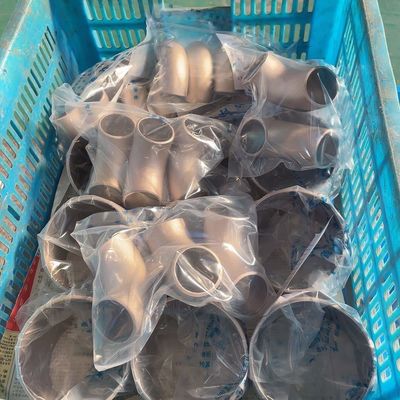

CuNi 70/30 cuivre nickel coude 90° LR ASME B16.9 raccord de tuyauterie marine haute pression

Coude en Cuivre-Nickel 70/30 90° LR ASME B16.9 Raccord de Tuyauterie Marine Haute Pression

Le coude en cuivre-nickel est un raccord directionnel de tuyauterie conçu et fabriqué conformément aux normes internationales, notamment ASME B16.9, DIN 86090, GB/T 12459 et EEMUA 146. Les matériaux courants sont le CuNi90/10 (C70600) et le CuNi70/30 (C71500), fournis à l'état recuit (O) ou détendu. Les coudes sont formés par extrusion à chaud de tubes sans soudure ou par forgeage intégral, garantissant un flux de grain métallique continu sans plis ni fissures. Avant l'expédition, chaque pièce subit une inspection dimensionnelle, un examen visuel et des essais non destructifs spécifiés, accompagnés de numéros de coulée traçables et de rapports d'essais de propriétés mécaniques. Les extrémités comprennent des chanfreins pour soudage bout à bout (BW), des extrémités pour soudage par emboîtement (SW) et des extrémités filetées (NPT/BSP) pour s'adapter aux différentes exigences d'interface de tuyauterie.

2. Applications du produit

Ce produit convient aux systèmes de tuyauterie de liquides ou de gaz dont la pression de conception ne dépasse pas les valeurs admissibles pour la classe de température correspondante. Il est utilisé comme composant directionnel standard dans les secteurs d'ingénierie suivants :

Ingénierie offshore : Circuits d'eau de refroidissement, de lutte contre l'incendie et de prélèvement d'eau de mer sur les plates-formes auto-élévatrices, les semi-submersibles, les FPSO et les systèmes de manifolds sous-marins.

Construction navale : Systèmes d'eau de mer de salle des machines, conduites de ballast, conduites de cale et conduites d'incendie sur les navires militaires et commerciaux.

Centrales électriques côtières et centrales nucléaires : Boucles d'eau de refroidissement en circuit ouvert, eau de refroidissement auxiliaire et changements de direction de tuyauterie d'extraction de condensat.

Usines de dessalement : Lignes de transmission d'eau d'alimentation, de concentré de saumure et d'eau produite dans les procédés RO et MSF.

Industrie chimique : Tuyauteries moyenne et basse pression manipulant des chlorures, des acides organiques ou des solutions de sels neutres, avec des températures de service allant normalement de –29°C à 200°C.

3.Avantages du produit

1. Forte compatibilité standard: Les paramètres dimensionnels clés (OD, épaisseur de paroi, centre à extrémité, angles de chanfrein) sont entièrement conformes aux systèmes ASME, EN et GB, permettant un remplacement ou une connexion directe aux tuyauteries de différents codes de conception sans pièces de transition personnalisées.

2. Marges de conception claires: Les contraintes admissibles sont dérivées de la section II, partie D du code ASME Boiler & Pressure Vessel. Une marge de corrosion uniforme de 0,5 à 1,0 mm pour une durée de service de 25 ans peut être calculée explicitement, fournissant une base de conception fiable.

3. Excellente soudabilité: Les alliages CuNi offrent une large fenêtre d'apport de chaleur de soudage (0,5 à 2,5 kJ/mm) sans préchauffage ni traitement thermique post-soudage requis. Les cordons de soudure sont bien formés et la résistance à la corrosion de la zone de soudure n'est pas inférieure à celle du métal de base.

4. Condition de livraison stable: Tous les coudes sont recuits en solution pour détendre les contraintes résiduelles, assurant une microstructure uniforme et une dureté stable ≤100 HRB, facilitant la coupe ou le meulage sur site.

5. Documentation qualité complète: Chaque expédition est accompagnée d'un certificat d'usine EN 10204 3.1 (améliorable en 3.2) couvrant la composition chimique, les propriétés de traction à température ambiante, la dureté, la corrosion intergranulaire (selon ASTM G28) et les résultats des essais hydrostatiques, répondant aux exigences de documentation des projets d'ingénierie internationaux.

​4.Spécifications clés du produit

​
