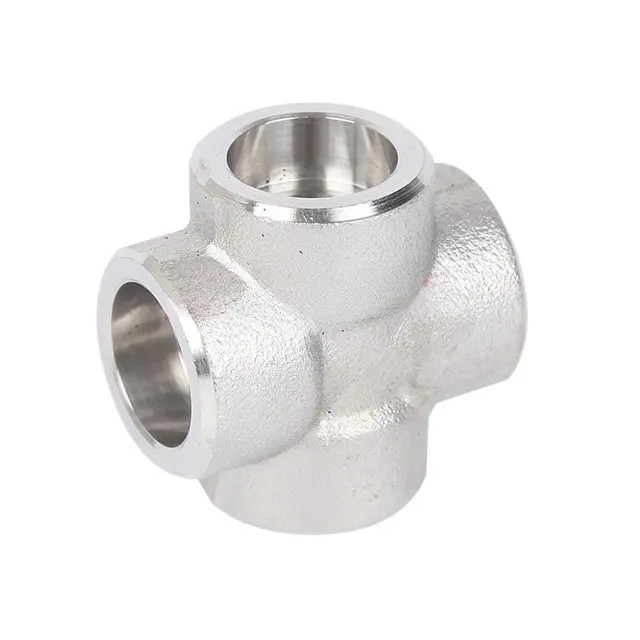

C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Lieu d'origine LA CHINE
Nom de marque TOBO
Certification SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numéro de modèle Cuivre Nickel C70600

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Croix de tuyau en cuivre-nickel Catégorie matérielle C70600
Taille 2" SCH40 Application du projet chauffe-eau
Le type Égal Surface Soufflage
Traitement Recuit
Mettre en évidence

C70600 Croix de tubes en cuivre et nickel

,

Montage de tuyaux transversaux à fente

,

SCH40 Montage de tuyaux transversaux droits
Laisser un message
Description de produit

Pipe de raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccordement à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'aide d'un raccord à l'un raccord

Les prix des raccords pour tubes, raccords pour tubes, raccords pour tubes,

Marcel Piping est le fabricant suprême decomme b16.9 croixLe tapis croisé génère généralement un stress élevé sur le tuyau à mesure que la température change, car ils sont au centre de quatre points de connexion.Un tee est plus stable qu'une croix., comme un tee se comporte comme un tabouret à trois pattes, tandis qu'une croix se comporte comme un tabouret à quatre pattes.

Avec une équipe de professionnels brillants, nous pouvons fournirCroix de tuyaudans deux types, à savoir la croix droite et la croix réductrice, dans une gamme complète de formes et de dimensions.Nous sommes un important fournisseur de crosstee en acier inoxydable et de crosstee en acier allié à des clients nationaux et internationaux dans diverses industries telles que le pétrole et le gazLa croix est utilisée dans de nombreuses applications, comme jonction pour les tuyaux qui se croisent.

C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout 0
C70600 montage de tuyau de croix de la norme ANSI B16.9 directement 2" SCH40 soudé bout à bout 1
Résistant à l'usure de la soudure à bout, raccords transversaux de tuyaux, raccords transversaux réducteurs de tuyaux, raccords transversaux de tuyaux, rétrécissement ASME B16.9

Notre offre Equal Cross, Reducing Cross et Lateral Cross de qualité spéciale Cross sont largement fournis par nous à de nombreuses industries telles que la production d'énergie, la pétrochimie, la construction navale, la fabrication de papier,produits chimiques, pharmaceutique et de fabrication.

En fonction des spécifications et des exigences de nos clients, nous pouvons fabriquer et offrir des croisements droits et réducteurs en différentes catégories, y compris 202, 304/304L, 904L, 316/316L, Duplex 2205,Alliage 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625, Inconel Alloy 600, Hastelloy Alloy C276, et également dans différentes catégories d'aluminium.

Défenseur de l'équilibre de la croix, équilibre de la croix, équilibre de la formule, équilibre de la définition, équilibre droit, équilibre du poids, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule, équilibre de la formule.Distributeurs de raccords pour tuyaux à travers en Inde

Les caractéristiques de l'équipement doivent être conformes à la norme ANSI/ASME B16.9.

Les dimensions Les produits de base doivent être présentés dans un emballage conforme à la norme ASME/ANSI B16.9, selon la norme ASME B16.28, MSS-SP-43
Diamètre extérieur Croix égale (1/2 ′′ 24 ′′), ERW / Buttweld Croix égale ((1/2 ′′ 48 ′′), Croix réductrice (1/2 ′′ 24 ′′), ERW / Buttweld Croix réductrice ((1/2 ′′ 48 ′′)
Les types Croix égale, croix réduite
Épaisseur de paroi Le nombre total d'émissions de CO2 est calculé en fonction du niveau de CO2 dans l'air.
Services à valeur ajoutée Galvanisation à chaud, revêtement epoxy et FBE, électro-polissage, sablage, filetage, soudure
Catégories de production Acier inoxydable, acier allié, duplex, alliages de nickel, acier à basse température, acier au carbone, nickel cupro

Normes de fabrication de la croix croisée, de la croix égale et de la croix réductrice des tuyaux à soupape

Pour l'ASME: ANSI B16. Pour les produits de base:9, ANSI B16.28, MSS-SP-43
Le numéro d'identification: Les mesures de sécurité doivent être prises conformément à la norme DIN 2605 et à la norme DIN 2615 et à la norme DIN 2616.
Le nom de l'entreprise: Pour les appareils de traitement des eaux usées
La norme ASTM A403 est appliquée à toutes les pièces de l'assemblage. Spécification standard pour les raccords de tuyauterie en acier inoxydable austénitique forgé
Pour les appareils de traitement des eaux usées9 L'équipement de soudage à l'arrière
Pour les appareils de traitement des eaux usées25 Fin de soudage au cul
Pour les appareils de traitement des eaux usées28 L'acier forgé à rayon court coudes et retours de soudage à l'arrière
MSS SP-43 Armatures et accessoires de soudage par soupape de fond pour applications à basse pression et résistantes à la corrosion

Grades du matériau transversal du tuyau de soudage

Acier inoxydable Pour l'application de la norme ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L, les éléments suivants doivent être utilisés:
Acier au carbone La norme ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 et WPHY 70 est appliquée.
Acier au carbone à basse température Pour l'application de la norme ASTM A420 WPL3, A420 WPL6
Acier allié Le produit doit être présenté sous forme d'un certificat d'approvisionnement.
Acier double Pour les matériaux à base d'hydrocarbures, les valeurs de référence sont les suivantes:4462
Alliage de nickel L'élément de base de l'analyse est le produit de l'échantillonnage de l'échantillon.Le produit doit être présenté à l'intérieur de la boîte de réception., UNS 10276 (HASTELLOY C 276), qui a été publié le 1er janvier

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.

Graphique des dimensions transversales du fessier

Pipe Cross Dimensions
Taille nominale du tube (NPS) DN Diamètre extérieur à Bevel Centre à bout
C' est parti. Débouché. M[Notes (1) et (2)]
- Un demi 15 21.3 25 25
Je vous en prie. 20 26.7 29 29
1 25 33.4 38 38
1 à 4 32 42.2 48 48
1 à 2 40 48.3 57 57
2 50 60.3 64 64
2/2. 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Les dimensions sont exprimées en millimètres, sauf indication contraire.t) doit être spécifié par le client.

Réduction des dimensions croisées du fessier

Reducing Tee Dimensions

Diamètre nominal Diamètre extérieur Du centre à l'extrémité
D1 D2
DN NPS Série A Série B Série A Série B C M
15 x 15 1/2 fois 1/2 21.3 18 21.3 18 25 25
15 x 10 1/2 × 3/8 21.3 18 17.3 14 25 25
15 × 8 1/2 fois 1/4 21.3 18 13.7 10 25 25
20 × 20 3/4 x 3/4 26.9 25 26.9 25 29 29
20 x 15 3/4 x 1/2 26.9 25 21.3 18 29 29
20 x 10 3/4 par 3/8 26.9 25 17.3 14 29 29
25 × 25 1x1 33.7 32 33.7 32 38 38
25 × 20 1 × 3/4 33.7 32 26.9 25 38 38
25 x 15 1 × 1/2 33.7 32 21.3 18 38 38
32 × 32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32 × 25 1.1/4×1 42.4 38 33.7 32 48 48
32 x 20 1.1/4×3/4 42.4 38 26.9 25 48 48
32 x 15 1.1/4×1/2 42.4 38 21.3 18 48 48
40 × 40 1.1/2 × 1.1/2 48.3 45 48.3 45 57 57
40 × 32 1.1/2 × 1.1/4 48.3 45 42.4 38 57 57
40 × 25 1.1/2 × 1 48.3 45 33.7 32 57 57
40 × 20 1.1/2×3/4 48.3 45 26.9 25 57 57
40 x 15 1.1/2 × 1/2 48.3 45 21.3 18 57 57
50 x 50 2x2 60.3 57 60.3 57 64 64
50 x 40 2 × 1,1/2 60.3 57 48.3 45 64 60
50 × 32 2 × 1,1/4 60.3 57 42.4 38 64 57
50 × 25 2x1 60.3 57 33.7 32 64 51
50 x 20 2×3/4 60.3 57 26.9 25 64 44
65 × 65 2/1/2 × 2,1/2 73.0 76 73.0 76 76 76
65 × 50 2/1/2 × 2 73.0 76 60.3 57 76 70
65 x 40 2/1/2 × 1,1/2 73.0 76 48.3 45 76 67
65 × 32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65 x 25 2/1/2 x 1 73.0 76 33.7 32 76 57
80 × 80 3x3 88.9 89 88.9 89 86 86
80 × 65 3 × 2,1/2 88.9 89 73.0 76 86 83
80 × 50 3x2 88.9 89 60.3 57 86 76
80 × 40 3 × 1,1/2 88.9 89 48.3 45 86 73
80 × 32 3 × 1,1/4 88.9 89 42.4 38 86 70
90 × 90 3.1/2 × 3.1/2 101.6 Je ne sais pas. 101.6 Je ne sais pas. 95 95
90 × 80 3.1/2×3 101.6 Je ne sais pas. 88.9 89 95 92
90 × 65 3.1/2 × 2.1/2 101.6 Je ne sais pas. 73.0 76 95 89
90 × 50 3.1/2 × 2 101.6 Je ne sais pas. 60.3 57 95 83
90 × 40 3.1/2 × 1.1/2 101.6 Je ne sais pas. 48.3 45 95 79
100 × 100 4x4 114.3 108 114.3 108 105 105
100 × 90 4 × 3,1/2 114.3 108 101.6 Je ne sais pas. 105 102
100 × 80 4x3 114.3 108 88.9 89 105 98
100 × 65 4 × 2,1/2 114.3 108 73.0 76 105 95
100 x 50 4x2 114.3 108 60.3 57 105 89
100 × 40 4 × 1,1/2 114.3 108 48.3 45 105 86
125 × 125 5 × 5 141.3 133 141.3 133 124 124
125 × 100 5x4 141.3 133 114.3 108 124 117
125 × 90 5 × 3,1/2 141.3 Je ne sais pas. 101.6 Je ne sais pas. 124 114
125 × 80 5 × 3 141.3 133 88.9 89 124 111
125 x 65 5 fois 2.1.2 141.3 133 73.0 76 124 108
125 × 50 5x2 141.3 133 60.3 57 124 105
150 × 150 6 × 6 168.3 159 168.3 159 143 143
150 × 125 6 × 5 168.3 159 141.3 133 143 137
150 x 100 6x4 168.3 159 114.3 108 143 130
150 × 90 6 × 3,1/2 168.3 Je ne sais pas. 101.6 Je ne sais pas. 143 127
150 × 80 6x3 168.3 159 88.9 89 143 124
150 × 65 6 × 2,1/2 168.3 159 73.0 76 143 121
200 × 200 8 × 8 219.1 219 219.1 219 178 178
200 × 150 8 × 6 219.1 219 168.3 159 178 168
200 × 125 8 × 5 219.1 219 141.4 133 178 162
200 x 100 8x4 219.1 219 114.3 108 178 156
200 × 90 8 × 3,1/2 219.1 Je ne sais pas. 101.6 Je ne sais pas. 178 152
250 × 250 10 x 10 273.0 273 273.0 273 216 216
250 × 200 10 × 8 273.0 273 219.1 219 216 203
250 × 150 10 × 6 273.0 273 168.3 159 216 194
250 × 125 10 × 5 273.0 273 141.3 133 216 191
250 x 100 10x4 273.0 273 114.3 108 216 184
300 × 300 12x12 323.9 325 323.9 325 254 254
300 × 250 12x10 323.9 325 273.0 273 254 241
300 × 200 12 × 8 323.9 325 219.1 219 254 229
300 x 150 12x6 323.9 325 168.3 159 254 219
300 × 125 12x5 323.9 325 141.3 133 254 216
350 × 350 14 × 14 355.6 377 355.6 377 279 279
350 × 300 14x12 355.6 377 323.9 325 279 270
350 × 250 14x10 355.6 377 273.0 273 279 257
350 × 200 14 × 8 355.6 377 219.1 219 279 248
350 × 150 14 × 6 355.6 377 168.3 159 279 238
400 × 400 16 × 16 406.4 426 406.4 426 305 305
400 × 350 16 × 14 406.4 426 355.6 377 305 305
400 × 300 16 × 12 406.4 426 323.9 325 305 295
400 × 250 16 × 10 406.4 426 273.0 273 305 283
400 × 200 16 × 8 406.4 426 219.1 219 305 273
400 × 150 16 × 6 406.4 426 168.3 159 305 264
450 × 450 18 × 18 457 480 457 480 343 343
450 × 400 18 × 16 457 480 406.4 426 343 330
450 × 350 18x14 457 480 355.6 377 343 330
450 × 300 18x12 457 480 323.9 325 343 321
450 × 250 18 × 10 457 480 273.0 273 343 308
450 × 200 18 × 8 457 480 219.1 219 343 298
500 × 500 20 × 20 508 530 508 530 381 381
500 × 450 20 × 20 508 530 457 480 381 368
500 × 400 20 × 20 508 530 406.4 426 381 356
500 × 350 20 × 20 508 530 355.6 377 381 356
500 × 300 20 × 20 508 530 323.9 325 381 346
500 × 250 20 × 20 508 530 273.0 273 381 333
500 × 200 20 × 20 508 530 219.1 219 381 324
