Appareil à haute pression 1/2 " ANSI B16.9 SCH80 droit

  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
Lieu d'origine Chine
Nom de marque TOBO
Certification SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numéro de modèle Cuivre Nickel C70600
Quantité de commande min 10 pièces
Détails d'emballage Étui en bois
Délai de livraison 7workdays
Conditions de paiement Western Union, T/T, D/P

Contactez-moi pour des échantillons gratuits et des coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez des inquiétudes, nous fournissons une aide en ligne 24 heures sur 24.

x
Détails sur le produit
Nom du produit Croix de tuyau en cuivre-nickel Grade du matériau C70600: les produits de base
Taille 2" SCH40 Application du projet chauffe-eau
Le type Également Surface Soufflage
Traitement à l'étain Matériel Plastique, acier inoxydable, fer, PVC, pp
Mettre en évidence

Montage de tuyaux transversaux à haute pression

,

L'installation de tuyaux à soudure à l'arrière

,

ANSI B16.9 Montage de tuyaux transversaux
Laisser un message
Description de produit

Haute pression 1/2" ANSI B16.9 raccord de tuyau croisé droit SCH80 soudé bout à bout



Marcel Piping est le fabricant suprême de la croix asme b16.9 communément appelée raccord de tuyauterie à 4 voies.Les tés croisés génèrent généralement des contraintes élevées sur les tuyaux lorsque la température change, car ils se trouvent au centre de quatre points de connexion.En comparaison, un tee est plus stable qu'une croix, car un tee se comporte comme un tabouret à trois pieds, tandis qu'une croix se comporte comme un tabouret à quatre pieds.

Forts d'une équipe de professionnels brillants, nous pouvons fournir des tuyaux croisés en deux types, à savoir des croix droites et des croix réductrices dans une gamme complète de formes et de dimensions.Nous sommes l'un des principaux fournisseurs de tés croisés en acier inoxydable et de tés croisés en acier allié auprès de clients nationaux et internationaux dans diverses industries telles que le pétrole et le gaz, la pétrochimie, la production d'énergie, les produits pharmaceutiques, la fabrication du papier, l'industrie du gaz naturel et les usines chimiques.Cross est utilisé dans de nombreuses applications, comme jonction pour les tuyaux qui se croisent.

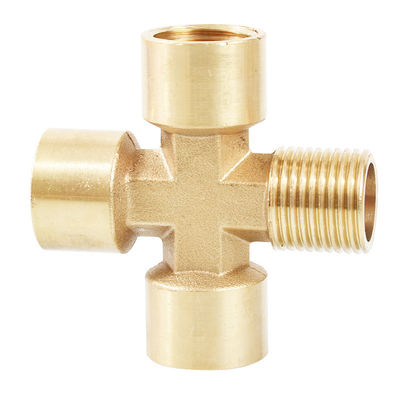

Appareil à haute pression 1/2 " ANSI B16.9 SCH80 droit 0

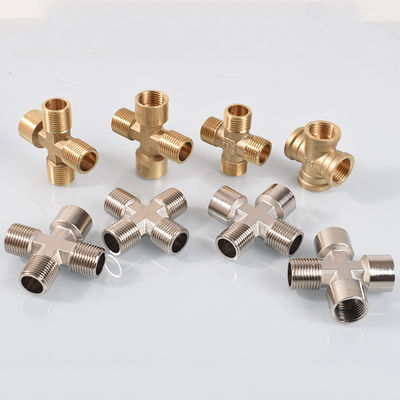

Appareil à haute pression 1/2 " ANSI B16.9 SCH80 droit 1
Stockeur de croix égale soudée bout à bout, de raccords croisés de tuyaux, de raccords de tuyaux transversaux réducteurs, de croix droites ASME B16.9 Delaer

Nos croix égales, croisées réductrices et croisées latérales de qualité spéciale sont largement fournies par nous à de nombreuses industries telles que la production d'électricité, la pétrochimie, la construction navale, la fabrication du papier, la chimie, la pharmacie et la fabrication.

En fonction des spécifications et des exigences de nos clients, nous pouvons fabriquer et proposer des croix droites et des croix réductrices dans différentes qualités, notamment 202, 304/304L, 904L, 316/316L, Duplex 2205, alliage 20, Cupro Nickel, Monel Alloy 400, Inconel Alloy 625. , Inconel Alloy 600, Hastelloy Alloy C276, ainsi que diverses qualités d'aluminium.

Concessionnaire de raccords croisés inégaux soudés bout à bout, de raccords croisés égaux soudés bout à bout, de formule croisée égale, de définition de raccord de tuyau croisé, de raccord croisé droit, de calculateur de poids transversal égal, de revendeurs de raccords de tuyau croisés droits en Inde

Spécifications croisées de tuyaux soudés bout à bout ANSI/ASME B16.9 – Croix égale, croix réductrice

Dimensions ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Diamètre extérieur Croix égale (1/2″～24″), ERW / Croix égale soudée bout à bout (1/2″～48″), Croix réductrice (1/2″～24″), ERW / Croix réductrice soudée bout à bout (1/2″～ 48″)
Les types Croix égale, croix réductrice
Épaisseur du mur 3 mm – 40 mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Services à valeur ajoutée Galvanisation à chaud, revêtement époxy et FBE, polissage électrolytique, sablage, filetage, soudure
Qualités de production Acier inoxydable, acier allié, duplex, alliages de nickel, acier basse température, acier au carbone, cupro-nickel



Normes de fabrication des croix de tuyaux soudés bout à bout, des croix égales et des croix réductrices

COMME MOI: ANSI B16.9, ANSI B16.28, MSS-SP-43
VACARME: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
FR: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Spécification standard pour les raccords de tuyauterie en acier inoxydable austénitique corroyé
ASME B16.9 Raccords forgés fabriqués en usine, soudage bout à bout
ASME B16.25 Extrémités à souder bout à bout
ASME B16.28 Coudes à rayon court en acier forgé et retours de soudage bout à bout
MSS SP-43 Raccords à souder bout à bout forgés et fabriqués pour applications basse pression et résistantes à la corrosion

Catégories de matériaux croisés pour tuyaux soudés bout à bout

Acier inoxydable ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Acier Carbone ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 et WPHY 70.
Acier au carbone basse température ASTM A420 WPL3, A420 WPL6
Acier allié ASTM/ASME A/SA 234 Gr.GT 1, GT 5, GT 9, GT 11, GT 12, GT 22, GT 91
Acier duplex ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Bureau d'usine n° 1.4462
Alliage de nickel ASTM/ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLIAGE 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 SOUDAGE BOUT À DIMENSIONS TRANSVERSALES ÉGALES

Tableau des dimensions des croix soudées bout à bout

Appareil à haute pression 1/2 " ANSI B16.9 SCH80 droit 2
Taille nominale du tuyau (NPS) DN Diamètre extérieur au biseau Du centre à la fin
Exécuter.C Sortie.M[Notes (1) et (2)]
1/2 15 21.3 25 25
3/4 20 26,7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168,3 143 143
8 200 219.1 178 178
dix 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Les dimensions sont en millimètres sauf indication contraire.L'épaisseur de paroi (t) doit être spécifiée par le client.

Soudure bout à bout réduisant les dimensions transversales

Appareil à haute pression 1/2 " ANSI B16.9 SCH80 droit 3

Diamètre nominal Diamètre extérieur Du centre à la fin
D1 D2
DN NPS Série A Série B Série A Série B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 dix 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1,1/4×1/2 42,4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48.3 45 48.3 45 57 57
40×32 1,1/2×1,1/4 48.3 45 42,4 38 57 57
40×25 1.1/2×1 48.3 45 33,7 32 57 57
40×20 1.1/2×3/4 48.3 45 26,9 25 57 57
40×15 1,1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1,1/2 60,3 57 48.3 45 64 60
50×32 2×1,1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2,1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1,1/2 73,0 76 48.3 45 76 67
65×32 2/1/2×1,1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1,1/2 88,9 89 48.3 45 86 73
80×32 3×1,1/4 88,9 89 42,4 38 86 70
90×90 3,1/2×3,1/2 101,6 – 101,6 – 95 95
90×80 3.1/2×3 101,6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101,6 – 73,0 76 95 89
90×50 3.1/2×2 101,6 – 60,3 57 95 83
90×40 3,1/2×1,1/2 101,6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101,6 – 105 102
100×80 4×3 114.3 108 88,9 89 105 98
100×65 4×2.1/2 114.3 108 73,0 76 105 95
100×50 4×2 114.3 108 60,3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101,6 – 124 114
125×80 5×3 141.3 133 88,9 89 124 111
125×65 5×2.1.2 141.3 133 73,0 76 124 108
125×50 5×2 141.3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141.3 133 143 137
150×100 6×4 168,3 159 114.3 108 143 130
150×90 6×3.1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2.1/2 168,3 159 73,0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168,3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219.1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141.3 133 216 191
250×100 10×4 273,0 273 114.3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141.3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219.1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273,0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



Types disponibles en croix soudée bout à bout ASME B16.9

Croix égale soudée bout à bout Raccord croisé réduisant la soudure bout à bout
Réduire les raccords transversaux Raccords de tuyauterie transversaux réducteurs en acier
ASME B16.9 Croix inégale Croix inégale de haute qualité
Croix droite soudée bout à bout Raccords de tuyauterie transversaux réduisant la soudure bout à bout
ANSI B16.9 Croix soudée bout à bout Croix de tuyau soudée bout à bout ASME B16.28
Raccords de tuyauterie croisés soudés bout à bout Croix barrée soudée bout à bout
Raccord croisé égal Raccord croisé
Croix réductrice de soudure bout à bout Raccord croisé égal soudé bout à bout

Liste de prix croisée des tuyaux soudés bout à bout

ASME B16.9 Croix égale soudée bout à bout
Prix ​​FOB de Référence: 0,5-6 $US / Pièce

Soudure bout à bout sch40 Croix inégale
Prix ​​FOB de Référence: 1,2-2 500 $US / Pièce

Raccords croisés égaux
Prix ​​FOB de Référence: 1-5 000,00 $US / Pièce

Croix de réduction de soudure bout à bout ASME B16.9
Prix ​​FOB de Référence: 0,11-999 $US / Pièce

Raccords de tuyauterie transversaux réduisant le soudage bout à bout ASME B16.9
Prix ​​FOB de Référence: 0,2-50 $US / Pièce

Croix barrée soudée bout à bout
Prix ​​FOB de Référence: 0,2-500 $US / Pièce

Croix égale
Prix ​​FOB de Référence: 0,11-1 $US / Pièce
